أنابيب الصلب المرجل
الأنابيب الفولاذية للغلايات عبارة عن أنابيب فولاذية غير ملحومة يمكنها العمل في ظل ظروف درجات الحرارة العالية. وفقا لمتطلبات درجة حرارة التشغيل المختلفة, ينقسم أنبوب الغلاية الفولاذي الخاص بنا إلى أنبوب غلاية عام وأنبوب غلاية عالي الضغط. أنابيب الغلايات العامة مناسبة للعمل تحت درجات حرارة لا تزيد عن 450 درجة مئوية. الأمثلة النموذجية لهذا الأنبوب هي الأنابيب الفولاذية الجاهزة على الساخن وأنابيب الفولاذ الكربوني المدرفلة على البارد.
يتم استخدام أنبوب الغلاية العام لصنع أنبوب شاشة المياه, أنبوب الماء المغلي, أنبوب البخار المسخن, أنبوب التبغ وأنبوب التوليد, إلخ.
تشتمل أنابيب الغلايات ذات الضغط العالي بشكل أساسي على أنبوب الضغط العالي أو الضغط الفائق للسخان الفائق, أنبوب لإعادة التسخين, أنبوب توجيه الغاز, أنبوب البخار الرئيسي, وهكذا.
المواصفات الفنية
حجم القطر الخارجي: 1-3/4″ إلى 18″
سمك الجدار: حتى 2″
المعايير & الدرجات
SA-106 درجة B/C
SA-335 P5, ص9, ص11, ص22, P91
سا-213 T5, T9, T11, T22, T91
API 5LB & درجات X حتى X-80
SA-53 درجة ب
معيار جودة المواد
غيغابايت 3087: 10#, 20#
من 17175: St35.8, St45.8, 15Mo3, 13كرومو44, 10CrMo910, 14MoV63, 12Cr1MoV
غيغابايت 5310: 20ز, 20منغ, 25منغ, 15وزارة النفط, 20وزارة النفط, 12CrMoG, 15CrMoG, 12Cr2MoG, 12Cr1MoG, 12CrMoWVTiB, 10Cr9Mo1VNb
ASME SA-192M/SA-192
ASME SA-106M, سا-106ب, SA-106C
ASME SA-210M, سا-210A1, SA-210C
ASME SA-209M/SA-209Tla
ASME SA-213M, سا-213T2, سا-213T11, سا-213T12, سا-213T22, SA-213T23, سا-213T91
جيس جي 3461: إس تي بي 340, إس تي بي 410
المعايير والمواد اللازمة لأنابيب الصلب متوفرة في الكربون, سبيكة, والمواد الفولاذ المقاوم للصدأ.
الصلب الكربوني: ASTM/ASME A/SA 106, أستم A179, أستم A192, ASTM/ASME A/SA 210, أستم A333 غرام 1, 6,7 إلى غرام 9,
سبائك الصلب: ASTM/ASME A/SA 213 T1, T2, T5, T9, T11, T12, T22, T91, T92; أستم A335 P1, ص2, ص5, ص9, ص11, ص12, ص22, P91, ص92
الفولاذ المقاوم للصدأ: أستم A268, أستم A213, TP304/لتر, TP316/لتر, 310س,309س,317,317ل,321,321ح, ومواد الفولاذ المقاوم للصدأ المزدوجة وما إلى ذلك.
الطريقة الأساسية لإزالة الصدأ لأنابيب الغلايات:
1. تنظيف
استخدام المذيب والمستحلب لتنظيف سطح أنابيب غلايات الضغط العالي, وذلك لتحقيق الغرض من إزالة النفط, شحم, تراب, مواد التشحيم والمواد العضوية المماثلة. لكنها لا تستطيع إزالة الغبار, جلد الأكسيد, طب اللحام وما إلى ذلك، لذلك فهو فقط كوسيلة تكميلية في إنتاج مقاومة التآكل.
2. أدوات
تستخدم أدوات إزالة الصدأ بشكل أساسي فرشاة سلكية وأدوات أخرى لطحن سطح أنابيب الغلايات ذات الضغط العالي. يمكنه إزالة الجلد الأكسيد السائب أو الملتوي, الصدأ, خبث اللحام وما إلى ذلك. يمكن أن تصل الأداة اليدوية إلى مستوى SA2, يمكن أن تصل الأداة الكهربائية إلى مقياس أكسيد الحديد الملتصق بالسطح, ولا يمكنها الوصول إلى عمق التثبيت الذي يتطلبه البناء المضاد للتآكل.
3. التنظيف الحمضي
تعتمد أنابيب الغلايات ذات الضغط العالي بشكل عام الطرق الكيميائية والتحليل الكهربائي للقيام بمعالجة التخليل.
4. رش إزالة الصدأ
لا يمكن لاستخراج الصدأ بالرش إزالة الصدأ فقط, أكسيد وقذرة تماما, ولكن أيضًا يمكن لأنابيب الغلايات ذات الضغط العالي تحقيق الخشونة الموحدة المطلوبة تحت تأثير التأثير الكاشطة وقوة الاحتكاك. قد تؤدي إزالة الصدأ إلى توسيع الامتصاص المادي على سطح أنابيب الغلايات ذات الضغط العالي, ولكن أيضًا يعزز الالتصاق الميكانيكي بين الطبقة المضادة للتآكل وسطح الأنبوب. لذا فإن إزالة الصدأ بالرش هي الطريقة المثالية لإزالة الصدأ لتآكل خطوط الأنابيب.
تصنيع واختبار أنابيب الغلايات
لذلك تعتبر أنابيب الغلايات أنابيب مناسبة لدعم مرور الغاز عند درجات الحرارة المرتفعة, ولهذا السبب يتم تصنيعها بشكل عام من خلال الرسم البارد, مما يمنح الأنبوب ضغطًا ميكانيكيًا بكفاءة كبيرة.
اتخاذ قرار بشأن أنابيب الغلايات المصنوعة من الفولاذ الكربوني غير الملحومة ذات الضغط العالي, يحتاج العملاء إلى إعطائك المواد التالية بما في ذلك الكمية, وحدة (قدم, رقم العداد أو الأنبوب) واسم المادة.
أبتر قادرة على توفير أنابيب غلايات سلسة ذات حجم محدد, القطر والحد الأدنى لسمك الجدار. يمكن أن يكون الطول ثابتًا أو عشوائيًا. يقدم عدد منهم أيضًا تقرير اختبار اختياريًا, الرقم القياسي والمتطلبات الخاصة الأخرى لأنابيب الغلايات المصنوعة من الفولاذ الكربوني غير الملحومة.
تطبيق أنابيب الغلايات:

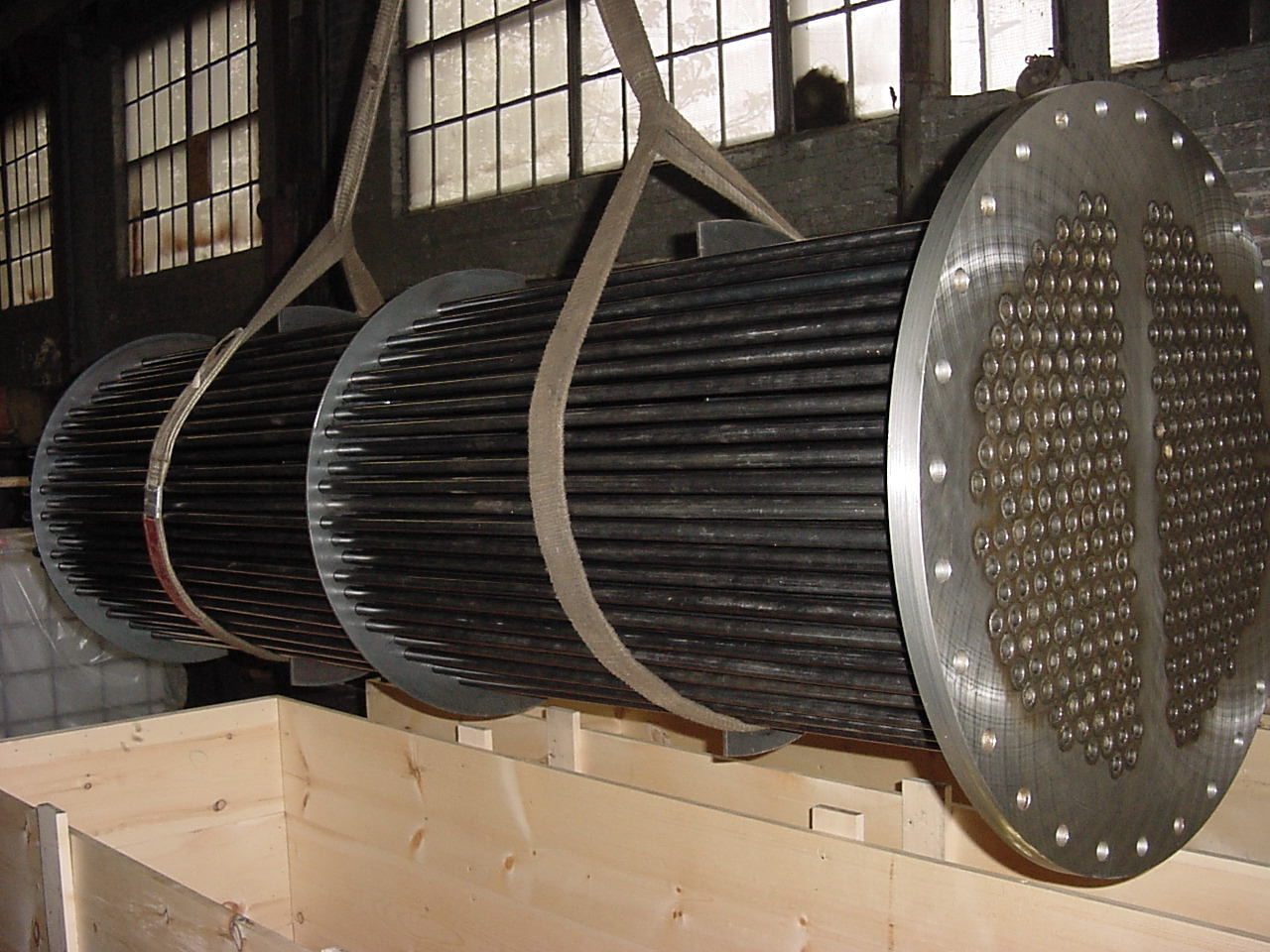

1 تستخدم أنابيب الغلايات العامة بشكل أساسي لتصنيع أنابيب الجدران المبردة بالماء, أنابيب الماء المغلي, أنابيب البخار شديدة السخونة, أنابيب البخار المسخن لغلايات القاطرات, أنابيب الدخان الكبيرة والصغيرة وأنابيب الطوب المقوسة.
2 تستخدم أنابيب الغلايات ذات الضغط العالي بشكل أساسي لتصنيع أنابيب التسخين الزائد, أنابيب إعادة التسخين, قنوات الهواء, أنابيب البخار الرئيسية, إلخ. للغلايات ذات الضغط العالي والضغط العالي جدًا.
الفرق بين أنابيب الغلايات من النوع FIRE TUBE BOILERS وWATER TUBE BOILERS

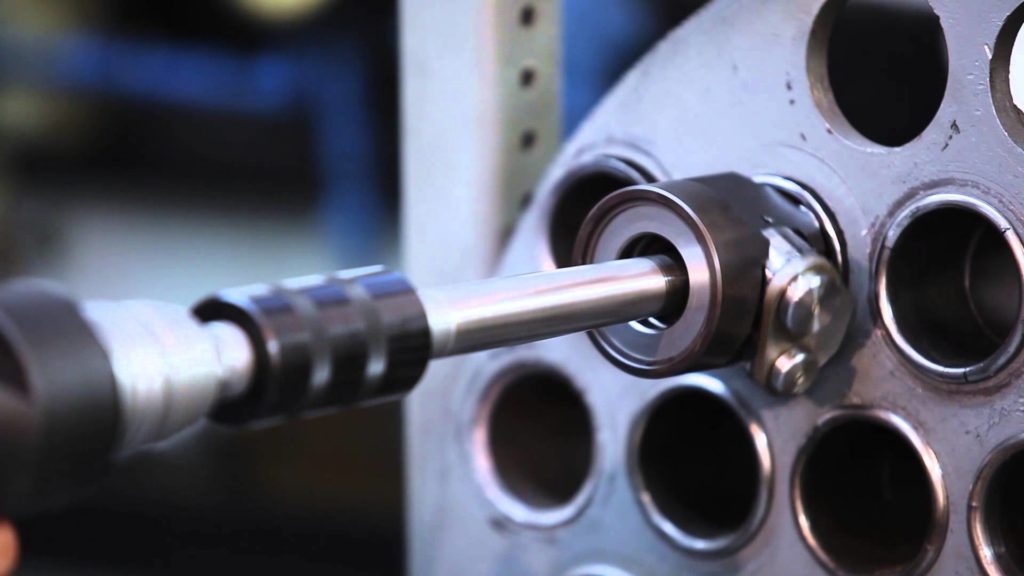

غلايات أنابيب النار
يعود تاريخ غلاية أنبوب النار إلى الثورة الصناعية, حيث تم استخدامها في المحركات البخارية, سواء بالنسبة للقاطرات والمنشآت الصناعية. وهي تعمل عن طريق تعميم الغاز الساخن من خلال الأنابيب, والتي بدورها تمر عبر خزان المياه. يتم تسخين الماء ويتحول في النهاية إلى بخار, والتي يتم استخدامها بعد ذلك لتوليد الطاقة.
غالبًا ما تتطلب غلايات أنابيب النار متطلبات صيانة واسعة النطاق وهي مناسبة بشكل أفضل للتطبيقات ذات الضغوط المنخفضة. في السنوات الأخيرة, أصبحت تصميمات أنابيب النار أكثر إحكاما وكفاءة, تتضمن ميزات مثل اللهب العكسي لتحقيق أقصى استفادة من مصدر الحرارة.
غلايات أنابيب المياه
على عكس غلاية أنبوب النار, حيث يتم تداول الغاز الساخن من خلال الأنابيب لتسخين المياه في الخزان, تتضمن غلايات أنابيب المياه المياه الجارية من خلال أنابيب محاطة بخزان ساخن.
تعتبر أنابيب الصلب للغلايات مكونات مهمة في العديد من التطبيقات الصناعية, توفير أداء موثوق به في ظل الظروف القاسية. من خلال الالتزام بمعايير الجودة الصارمة وفهم الخصائص والتصنيفات الرئيسية لهذه الأنابيب, يمكن للصناعات ضمان التشغيل الآمن والفعال لأنظمتها الحرارية.
