DANS 10219 Tuyau de restes explosifs des guerres
DANS 10219 Tuyau de restes explosifs des guerres
Le FR 10219 la spécification couvre les sections creuses structurelles soudées et formées à froid en aciers non alliés et à grains fins. Soudé par résistance électrique (Restes explosifs de guerre) les tuyaux sont un type de produit selon cette norme.
Portée et application
- Portée: DANS 10219 précise les conditions techniques de livraison des profilés creux structurels soudés et formés à froid en aciers non alliés et à grains fins.
- Application: Ces tuyaux sont couramment utilisés dans les applications de construction et structurelles., y compris les cadres de construction, ponts, et autres structures nécessitant une résistance et une durabilité élevées.
Processus de fabrication
- Soudé par résistance électrique (Restes explosifs de guerre) Tuyau: Les tuyaux ERW sont fabriqués par formage à froid d'une bande d'acier en forme cylindrique.. Les bords longitudinaux sont ensuite soudés ensemble à l'aide d'un procédé de soudage par résistance électrique pour créer un joint continu..
Qualités et composition chimique
| Grade | C (maximum) | Mn (maximum) | P. (maximum) | S (maximum) | Et (maximum) |
|---|---|---|---|---|---|
| S235J0H | 0.17% | 1.40% | 0.040% | 0.040% | 0.50% |
| S275J0H | 0.20% | 1.50% | 0.035% | 0.035% | 0.50% |
| S275JRH | 0.20% | 1.50% | 0.040% | 0.040% | 0.50% |
| S275J2H | 0.20% | 1.50% | 0.030% | 0.030% | 0.50% |
| S355J0H | 0.22% | 1.60% | 0.035% | 0.035% | 0.50% |
| S355JRH | 0.22% | 1.60% | 0.035% | 0.035% | 0.50% |
| S355J2H | 0.22% | 1.60% | 0.030% | 0.030% | 0.50% |
Propriétés mécaniques
| Grade | Limite d'élasticité (min) | Résistance à la traction (min) | Énergie d'impact (J.) à température spécifiée |
|---|---|---|---|
| S235J0H | 235 MPa | 360-510 MPa | 27 J à 0°C |
| S275J0H | 275 MPa | 430-580 MPa | 27 J à 0°C |
| S275JRH | 275 MPa | 430-580 MPa | 27 J à température ambiante |
| S275J2H | 275 MPa | 430-580 MPa | 27 J à -20°C |
| S355J0H | 355 MPa | 470-630 MPa | 27 J à 0°C |
| S355JRH | 355 MPa | 470-630 MPa | 27 J à température ambiante |
| S355J2H | 355 MPa | 470-630 MPa | 27 J à -20°C |
Spécifications dimensionnelles
DANS 10219 Les tuyaux ERW sont disponibles en différents diamètres extérieurs (DE) et épaisseurs de paroi (Calendrier), qui définissent l’intégrité structurelle du tuyau et son adéquation à différentes applications.
Diamètre extérieur (DE)
| Diamètre extérieur (DE) | Tolérance |
|---|---|
| ≤ 48.3 mm | ± 0.4 mm |
| > 48.3 mm à ≤ 114.3 mm | ± 0.75% de la DO |
| > 114.3 mm | ± 1% de la DO |
Épaisseur de paroi (Calendrier)
La tolérance sur l'épaisseur de paroi est généralement de ± 10 % de l'épaisseur de paroi nominale spécifiée.
| Épaisseur de paroi (Calendrier) | Tolérance |
|---|---|
| ≤ 5 mm | ± 0.5 mm |
| > 5 mm à ≤ 10 mm | ± 1.0 mm |
| > 10 mm | ± 1.5 mm |
Longueur et finition finale
- Longueurs standards: vont généralement de 6 à 12 mètres, mais des longueurs personnalisées peuvent être fournies sur demande.
- Fin Fin: Les tuyaux peuvent être fournis avec des extrémités lisses, extrémités biseautées, ou extrémités filetées selon les exigences de l'application.
Tolérances dimensionnelles
- Diamètre: Les tolérances dépendent de la taille et de l'épaisseur du tuyau et sont détaillées dans la norme EN 10219 standard.
- Épaisseur de paroi: Typiquement, la tolérance sur l'épaisseur de paroi est de ± 10 % de l'épaisseur de paroi nominale spécifiée.
Longueur et finition finale
- Longueurs standards: vont généralement de 6 à 12 mètres, mais des longueurs personnalisées sont disponibles sur demande.
- Fin Fin: Les tuyaux peuvent avoir des extrémités simples, biseauté, ou fileté selon les exigences de l'application. Une protection d'extrémité peut être fournie pour éviter les dommages pendant la manipulation et le transport.
Tests et inspections
- Essai de traction: Nécessaire pour garantir le respect des exigences en matière de propriétés mécaniques.
- Essai d'impact: Requis pour certaines qualités et épaisseurs pour garantir la ténacité à des températures spécifiées.
- Inspection visuelle: Chaque tuyau est inspecté pour les défauts de surface et la rectitude.
- Contrôles dimensionnels: S'assurer que le tuyau répond aux tolérances dimensionnelles spécifiées.

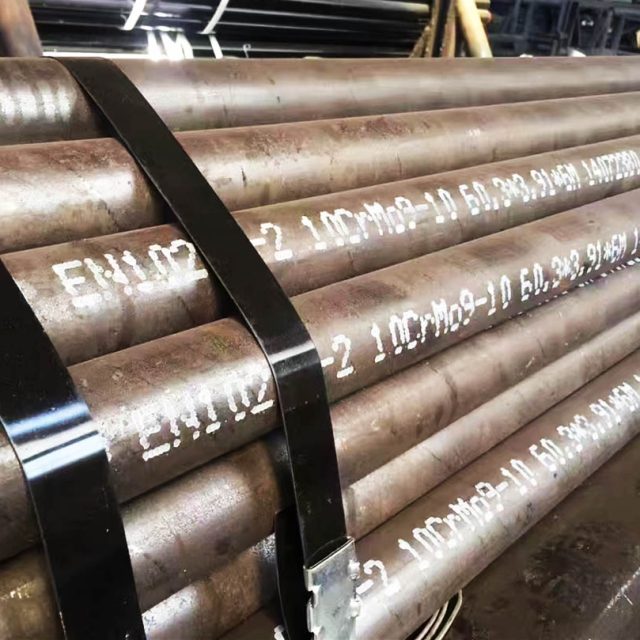

Marquage
Chaque tuyau doit être marqué lisiblement avec:
- Nom ou marque du fabricant.
- Numéro de spécification (DANS 10219).
- Nuance d'acier.
- Taille et épaisseur.
- Numéro de chauffe ou autres identifiants pour assurer la traçabilité.
Revêtement et protection
- Options de revêtement: Les tuyaux peuvent être fournis avec divers revêtements tels que galvanisés ou peints pour éviter la corrosion.
- Protection des extrémités: Les tuyaux peuvent être fournis avec des bouchons ou d'autres moyens pour protéger les extrémités pendant la manipulation et le transport..
Applications
DANS 10219 Les tuyaux ERW sont utilisés dans diverses applications structurelles:
- Construction: Construire des cadres, colonnes, et poutres.
- Infrastructure: Ponts et autres projets de génie civil.
- Structures Mécaniques: Machinerie, automobile, et autres équipements nécessitant une haute résistance.
Considérations environnementales et de sécurité
- Manutention: Des procédures de manipulation appropriées doivent être suivies pour éviter les blessures et les dommages..
- Stockage: Les tuyaux doivent être stockés dans un endroit sec, endroit bien ventilé pour éviter la corrosion.
Documentation et conformité
- Attestation: Chaque expédition est accompagnée de la documentation nécessaire, y compris les rapports d'essais et les certificats de conformité à la norme EN 10219 normes.
- Traçabilité: Les tuyaux sont marqués et documentés pour garantir une traçabilité complète du fabricant à l'utilisateur final.
Résumé
DANS 10219 Les tuyaux ERW sont essentiels pour les applications structurelles nécessitant une résistance et une durabilité élevées. La norme garantit que les tuyaux répondent à des exigences mécaniques et chimiques spécifiques, ce qui les rend adaptés à une utilisation dans la construction, Génie civil, et diverses autres industries.
