Tuyaux et raccords revêtus de PTFE: Un guide complet

Introduction

Polytétrafluoroéthylène (PTFE), communément connu sous le nom de marque Téflon, est un plastique haute performance largement reconnu pour sa résistance chimique exceptionnelle et ses propriétés antiadhésives. Lorsqu'il est utilisé pour canaliser des tuyaux et des raccords, Le PTFE offre une solution robuste pour les industries traitant de fluides hautement corrosifs ou réactifs. Cet article approfondit les caractéristiques, candidatures, avantages, et considérations sur les tuyaux et raccords revêtus de PTFE, fournir une compréhension approfondie de leur rôle dans les processus industriels modernes.

Caractéristiques du PTFE

Résistance chimique

Le PTFE est réputé pour sa résistance chimique inégalée. Il peut résister aux produits chimiques agressifs, y compris les acides, socles, solvants, et oxydants, ce qui le rend adapté à la manipulation d'une large gamme de fluides industriels.

Stabilité thermique

Le PTFE présente une excellente stabilité thermique, maintenir ses propriétés sur une large plage de températures. Il peut résister à des températures de -200°C à +260°C (-328°F à +500°F), ce qui est essentiel pour les applications impliquant des températures extrêmes.

Propriétés à faible friction et antiadhésives

Le faible coefficient de friction et la nature antiadhésive du PTFE minimisent le risque d'accumulation de matériaux et de colmatage à l'intérieur des tuyaux et raccords.. Cela garantit un écoulement fluide du fluide et réduit les besoins de maintenance..

Isolation électrique

Le PTFE est un excellent isolant électrique, ce qui peut être avantageux dans les applications où la conductivité électrique doit être minimisée ou contrôlée.

Résistance mécanique

Bien que le PTFE lui-même soit relativement mou et flexible, il peut être renforcé avec d'autres matériaux pour améliorer sa résistance mécanique. Lorsqu'il est utilisé comme doublure, il combine sa résistance chimique avec l'intégrité structurelle du matériau extérieur du tuyau, comme l'acier.

Fabrication de tuyaux et raccords revêtus de PTFE

Processus de doublure

Le processus de revêtement des tuyaux et des raccords avec du PTFE implique généralement les étapes suivantes:

Préparation: La surface intérieure du tuyau ou du raccord est nettoyée et préparée pour garantir une bonne adhérence du revêtement en PTFE..
Installation du revêtement: Les revêtements PTFE peuvent être installés en utilisant diverses méthodes, y compris:
- Extrusion: Le PTFE est extrudé sous une forme tubulaire et inséré dans le tuyau.
- Extrusion de pâte: La pâte PTFE est extrudée puis frittée à l'intérieur du tube.
- Moulage isostatique: La poudre de PTFE est moulée sous haute pression et frittée pour former un revêtement sans soudure.
Frittage: Le tuyau revêtu est chauffé pour fritter le PTFE, créer un uniforme, doublure non poreuse.
Contrôle de qualité: Le produit final est soumis à des tests rigoureux pour garantir l'intégrité et l'uniformité du revêtement en PTFE..

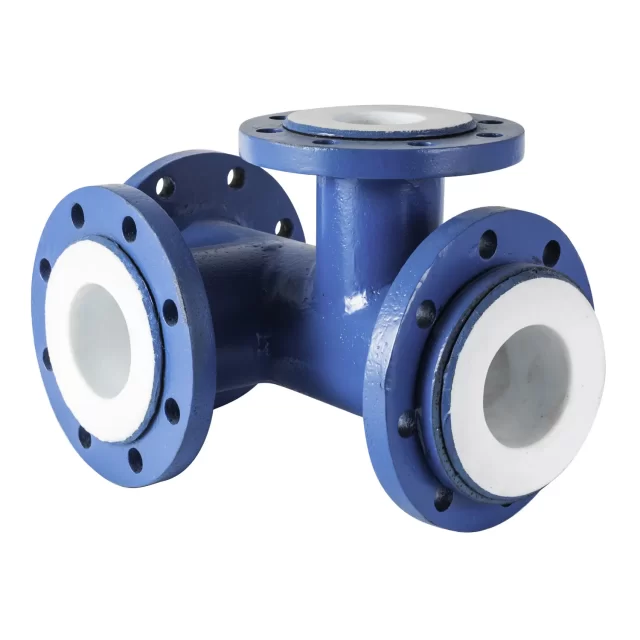

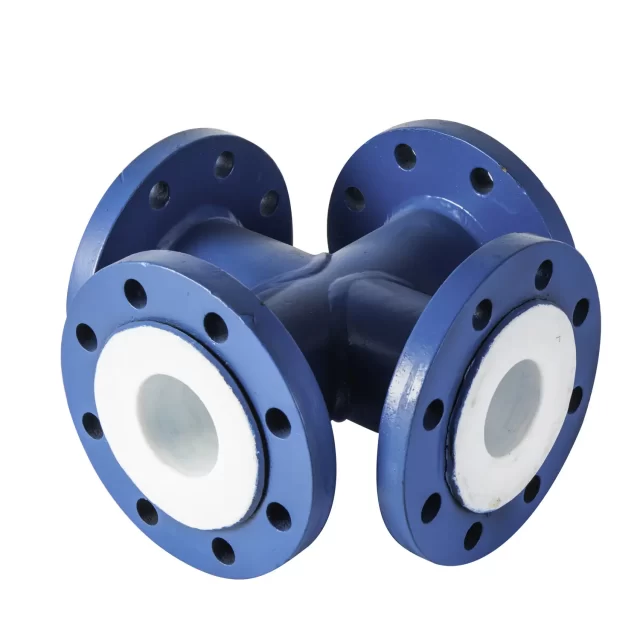

Types de raccords revêtus de PTFE

Les raccords revêtus de PTFE sont disponibles en différents types pour répondre à différentes configurations de tuyauterie:

Coudes: Pour changer la direction du tracé du tuyau.
T-shirts: Pour dériver le pipeline principal.
Réducteurs: Pour changer le diamètre du tuyau.
Brides: Pour raccorder des tuyaux et assurer une étanchéité parfaite.
Vannes: Pour contrôler le débit de fluide dans le système.

Fabricant de tuyaux revêtus de PTFE

Tuyau revêtu de PTFE par Ram Extrusion

Les tuyaux revêtus de PTFE produits par extrusion à coulisse peuvent varier en longueur, le plus court étant d'environ 100 mm en fonction de l'alésage nominal, et le plus long atteignant jusqu'à 6 mètres pour diamètres jusqu'à DN150. Pour diamètres supérieurs à DN150, la longueur maximale est généralement 3 mètres. Ces tuyaux sont généralement construits en acier au carbone, bien que l'acier inoxydable soit également couramment utilisé dans les zones dangereuses où la corrosion externe est un problème.

Spécification technique

Norme de conception et de fabrication: ASTM F1545, HG/T 21562
Norme de bride: ASME B16.5, HG/T 20592, DEPUIS, IL
Inspection & Essai: ASTM F1545

Spécification du produit

Matériau du corps: A105, SS304, SS316, SS316L
Matériau de doublure: PTFE, PFA, PO
Diamètre nominal: 1″~~24″ (DN25~~DN600)
Plage de pression: Classe 150, PN10, PN16

Description du produit

Abtersteel fabrique des tuyaux et raccords revêtus en utilisant diverses techniques de moulage, y compris le moulage par compression, moulage isostatique, moulage par injection, moulage par transfert, rotomoulage à chaud, extrusion de bélier/pâte, et rotomoulage 3D. Les principales caractéristiques sont les suivantes:

Température de fonctionnement: La température de fonctionnement varie de -29°C à 200°C. Hormis les métaux alcalins fondus, fluor élémentaire, et hydrocarbures aromatiques, ces produits doublés peuvent être utilisés avec n'importe quel support chimique.
Résistance au vide: Convient aux conditions de vide dans la plage de températures de -29°C à 150°C. Ceci est particulièrement pertinent dans la production chimique où des conditions de vide peuvent se produire en raison du refroidissement., émissions longitudinales, ou refoulement moyen.
Résistance à haute pression: Peut résister à des pressions de travail allant jusqu'à 3.0 MPa dans la plage de température spécifiée.
Résistance à la pénétration: Utilise du PTFE de haute qualité pour garantir une densité élevée et une épaisseur suffisante, offrant d'excellentes propriétés anti-osmose.
Processus de doublure avancé: Le processus de revêtement en PTFE implique une expansion à chaud ou un retrait à froid synchrone pour les composants en acier et le plastique fluoré., améliorer l'intégrité de la doublure.
Tailles standards: Abtersteel produit selon des normes telles que HG, GO, DEPUIS, ANSI, et JIS, garantissant une grande interchangeabilité et une facilité d’installation.
Propriétés physiques:
- Gravité spécifique: 2.14-2.19 g/cm³ (selon la norme d'essai ASTM D792)
- Résistance à la traction: Minimum de 20.7 MPa (selon la norme d'essai ASTM D638)
- Élongation: Minimum de 250% (selon la norme d'essai ASTM D638)
Norme de fabrication: ASTM D4895. Ces tubes peuvent fonctionner sous vide jusqu'à 150°C.

Les tuyaux et raccords revêtus de PTFE d'Abtersteel offrent des solutions robustes pour la manipulation de produits chimiques agressifs et les environnements opérationnels exigeants, assurer la durabilité et la fiabilité dans diverses applications industrielles.

Applications des tuyaux et raccords revêtus de PTFE

Traitement chimique

Dans l'industrie chimique, Les tuyaux et raccords revêtus de PTFE sont essentiels pour la manipulation de substances corrosives telles que les acides, alcalis, et solvants. Ils assurent le transport et le confinement en toute sécurité de ces produits chimiques agressifs, prévenir les fuites et la contamination.

Industrie pharmaceutique

L'industrie pharmaceutique a besoin de matériaux qui résistent à la contamination et maintiennent la pureté. Les tuyaux et raccords revêtus de PTFE sont utilisés pour transporter des composés sensibles et réactifs, s'assurer que l'intégrité du produit est maintenue.

Industrie alimentaire et des boissons

La nature non réactive du PTFE le rend adapté à l’industrie agroalimentaire, où il est utilisé dans des processus impliquant des substances acides ou alcalines, ainsi que pour les applications à haute température telles que le nettoyage à la vapeur.

Pétrole et Gaz

L'industrie pétrolière et gazière utilise des tuyaux et raccords revêtus de PTFE pour le transport de fluides et de gaz corrosifs.. Ces composants sont essentiels dans le forage offshore, raffinage, et procédés d'injection chimique.

Traitement de l'eau

Dans les installations de traitement des eaux, Les tuyaux et raccords revêtus de PTFE sont utilisés pour traiter les produits chimiques agressifs utilisés dans les processus de purification et de désinfection de l'eau., y compris le chlore et d'autres agents oxydants.

Avantages des tuyaux et raccords revêtus de PTFE

Résistance améliorée à la corrosion

Le PTFE offre une résistance supérieure à une grande variété de substances corrosives, prolonger la durée de vie des tuyaux et raccords et réduire les coûts de maintenance.

Sécurité améliorée

En empêchant les fuites et la contamination, Les tuyaux et raccords revêtus de PTFE améliorent la sécurité dans les environnements industriels, protéger les travailleurs et l’environnement des substances dangereuses.

Rentabilité

Bien que le coût initial des tuyaux et raccords avec revêtement en PTFE puisse être plus élevé que celui des alternatives sans revêtement, leur durabilité et leurs besoins de maintenance réduits se traduisent par un coût total de possession inférieur au fil du temps.

Versatilité

Les tuyaux et raccords revêtus de PTFE sont polyvalents et peuvent être utilisés dans un large éventail d'industries et d'applications., de la transformation chimique à la production alimentaire.

Entretien réduit

Les propriétés antiadhésives du PTFE minimisent l'accumulation de résidus et de tartre dans les tuyaux et raccords.. Cela réduit la fréquence de nettoyage et d’entretien, conduisant à une réduction des coûts opérationnels et à une augmentation de la disponibilité des processus industriels.

Stabilité thermique et chimique

Les tuyaux et raccords revêtus de PTFE conservent leur intégrité dans une large plage de températures et d'expositions chimiques.. Cette stabilité garantit des performances et une fiabilité constantes, même dans des conditions d'utilisation difficiles.

Considérations et défis

Coût

Alors que les tuyaux et raccords revêtus de PTFE offrent des avantages à long terme, le coût initial peut être considérablement plus élevé par rapport aux alternatives sans doublure. Il est important de mettre en balance l’investissement initial par rapport aux économies potentielles en termes de coûts de maintenance et de remplacement tout au long du cycle de vie du système..

Installation

Une installation correcte est cruciale pour garantir l’efficacité des revêtements PTFE. Cela nécessite souvent une main d’œuvre qualifiée et un équipement spécialisé, ce qui peut augmenter le coût global du projet. S'assurer que les joints et les connexions sont correctement scellés est également essentiel pour éviter les fuites..

Contrainte mécanique

PTFE, tout en étant chimiquement résistant, est relativement mou et peut être sensible aux dommages mécaniques tels que les coupures, écorchures, et déformation sous haute pression. Un renforcement et une manipulation soigneuse pendant l'installation et l'exploitation sont nécessaires pour maintenir l'intégrité du revêtement..

Compatibilité

Tous les fluides et conditions de fonctionnement ne sont pas compatibles avec le PTFE. Par exemple, Le PTFE peut se dégrader lorsqu'il est exposé à certains environnements de rayonnement à haute énergie ou à des températures dépassant ses limites thermiques.. Il est essentiel de s’assurer que le PTFE est adapté à l’application spécifique dans laquelle il sera utilisé..

Tendances et innovations futures

Composites avancés

La recherche sur les matériaux composites avancés combinant le PTFE avec d'autres polymères ou renforts est en cours.. Ces composites visent à améliorer les propriétés mécaniques du PTFE tout en conservant son excellente résistance chimique, élargir potentiellement sa gamme d'applications.

Techniques d'installation améliorées

Innovations dans les méthodes d'installation, tels que des techniques de collage améliorées et des processus d'installation automatisés, sont en cours de développement pour réduire les coûts et améliorer la fiabilité des tuyaux et raccords revêtus de PTFE.

Surveillance intelligente

L'intégration de capteurs intelligents et de la technologie IoT dans les systèmes revêtus de PTFE peut fournir une surveillance en temps réel de conditions telles que la température., pression, et débits. Ces données peuvent contribuer à la maintenance prédictive et à la détection précoce des problèmes potentiels., améliorer encore la fiabilité et l’efficacité des processus industriels.

Durabilité

Alors que les préoccupations environnementales grandissent, il existe un intérêt croissant pour le développement de méthodes de production plus durables pour le PTFE et pour l'exploration d'options de recyclage pour les composants revêtus de PTFE à la fin de leur durée de vie.

Conclusion

Les tuyaux et raccords revêtus de PTFE jouent un rôle essentiel dans les applications industrielles modernes, offrant une résistance chimique inégalée, stabilité thermique, et durabilité. Leurs avantages pour réduire la maintenance, améliorer la sécurité, et garantir des performances fiables en font un investissement précieux dans des secteurs allant du traitement chimique aux produits pharmaceutiques et au-delà..

Bien que le coût initial et les défis d'installation puissent être considérables, les avantages à long terme justifient souvent l'investissement. À mesure que la technologie progresse, le développement de nouveaux matériaux et techniques d'installation améliorera probablement encore les performances et la rentabilité des systèmes revêtus de PTFE.

En comprenant les propriétés, candidatures, et considérations associées aux tuyaux et raccords revêtus de PTFE, les industries peuvent prendre des décisions éclairées pour améliorer l’efficacité, sécurité, et la durabilité de leurs opérations.

Références

DuPont. (2021). Téflon™ PTFE: Manuel des propriétés.
Société américaine des ingénieurs en mécanique (ASME). (2018). Normes pour les systèmes de tuyauterie.
Journal international de la science des polymères. (2020). Avancées dans la technologie de revêtement en PTFE.
Journal de génie chimique. (2019). Application de tuyaux revêtus de PTFE dans des environnements corrosifs.
Société des ingénieurs plasticiens (SPÉ). (2022). Innovations dans les technologies des fluoropolymères.
