Tuyau d'acier soudé en spirale – SSAW – Solution de pipeline en acier

Tuyau en acier SSAW

Tuyau d'acier soudé en spirale – SSAW

0

Tuyau en acier SSAW(Tuyau à arc immergé en spirale)

Tailles:

Diamètre extérieur:219mm-3620mm

Épaisseur de paroi: 5mm-25,4 mm

Longueur: 3m-12m

Norme et classification des tuyaux en acier SSAW

Classement

Standard

Principaux produits

Tuyau de canalisation

API 5L PSL1/2

Tuyau de canalisation

Enveloppe

API 5CT/ISO 11960 PSL1

Tuyaux en acier destinés à être utilisés comme tubage ou tubage pour les puits des industries du pétrole et du gaz naturel

Tuyau en acier pour service fluide

ASTMA53

Tuyaux en acier soudés et sans soudure, galvanisés à chaud et noirs

BS EN10217-2

Types d'acier soudés pour usage sous pression – conditions techniques de livraison – partie 2: Électrique soudé non- tubes en alliage et en acier allié avec des propriétés spécifiées à température élevée

BS EN10217-5

Types d'acier soudés pour usage sous pression – conditions techniques de livraison – partie 5: tubes en acier non allié et allié soudés à l'arc submergé avec des propriétés spécifiées à température élevée

Tuyau en acier pour structure ordinaire

ASTMA252

Pieux en tubes d'acier soudés et sans soudure

BS EN10219-1

Profilés creux structurels soudés formés à froid en aciers non alliés et à grains fins – partie 1: Conditions techniques de livraison

BS EN10219-2

Profilés creux structurels soudés formés à froid en aciers non alliés et à grains fins – partie 2: tolérances, dimensions et propriétés de section

Analyse chimique et propriétés mécaniques des tuyaux en acier SSAW

Standard	Grade	Composition chimique(maximum)%					Propriétés mécaniques(min)
Standard	Grade	C	Et	Mn	P.	S	Résistance à la traction(Mpa)	Limite d'élasticité(Mpa)
API5CT	h40	–	–	–	–	0.030	417	417
	J55	–	–	–	–	0.030	517	517
	K55	–	–	–	–	0.300	655	655
API 5L PSL1	UN	0.22	–	0.90	0.030	0.030	335	335
	B	0.26	–	1.20	0.030	0.030	415	415
	X42	0.26	–	1.30	0.030	0.030	415	415
	X46	0.26	–	1.40	0.030	0.030	435	435
	X52	0.26	–	1.40	0.030	0.030	460	460
	X56	0.26	–	1.40	0.030	0.030	490	490
	X60	0.26	–	1.40	0.030	0.030	520	520
	X65	0.26	–	1.45	0.030	0.030	535	535
	X70	0.26	–	1.65	0.030	0.030	570	570
API 5L PSL2	B	0.22	0.45	1.20	0.025	0.015	415	415
	X42	0.22	0.45	1.30	0.025	0.015	415	415
	X46	0.22	0.45	1.40	0.025	0.015	435	435
	X52	0.22	0.45	1.40	0.025	0.015	460	460
	X56	0.22	0.45	1.40	0.025	0.015	490	490
	X60	0.12	0.45	1.60	0.025	0.015	520	520
	X65	0.12	0.45	1.60	0.025	0.015	535	535
	X70	0.12	0.45	1.70	0.025	0.015	570	570
	X80	0.12	0.45	1.85	0.025	0.015	625	625
ASTMA53	UN	0.25	0.10	0.95	0.050	0.045	330	330
ASTMA53	B	0.30	0.10	1.20	0.050	0.045	415	415
ASTMA252	1	–	–	–	0.050	–	345	345
	2	–	–	–	0.050	–	414	414
	3	–	–	–	0.050	–	455	455
EN10217-1	P195TR1	0.13	0.35	0.70	0.025	0.020	320	320
	P195TR2	0.13	0.35	0.70	0.025	0.020	320	320
	P235TR1	0.16	0.35	1.20	0.025	0.020	360	360
	P235TR2	0.16	0.35	1.20	0.025	0.020	360	360
	P265TR1	0.20	0.40	1.40	0.025	0.020	410	410
	P265TR2	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-2	P195GH	0.13	0.35	0.70	0.025	0.020	320	320
	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-5	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
EN10217-5	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10219-1	S235JRH	0.17	–	1.40	0.040	0.040	360	360
	S275JOH	0.20	–	1.50	0.035	0.035	410	410
	S275J2H	0.20	–	1.50	0.030	0.030	410	410
	S355JOH	0.22	0.55	1.60	0.035	0.035	470	470
	S355J2H	0.22	0.55	1.60	0.030	0.030	470	470
	S355K2H	0.22	0.55	1.60	0.030	0.030	470	470

Machine de fabrication de tuyaux en acier scié

Raboteuse de chants, fraiseuse de bord, machine de découpe de tuyaux,machine à souder bout à bout, machine à pincer, machine d'essai hydraulique.

Revêtement externe:

Taper	Standard
Revêtement FBE monocouche	SY/T 0315-2005, CAN/CSA Z245.20-2010, DEP 31.40.30.32-Gen-2011, OIN 21809-2-2007, APIRP 5L9-2001
Revêtement FBE double couche	Q/CNPC 38-2002, CAN/CSA Z245.20-2010
2Revêtement LPE/2LPP	SY/T 0413-2002, GB/T 23257-2009, OIN 21809-1-2009
3Revêtement LPE/3LPP	SY/T 0413-2002, GB/T 23257-2009, DEPUIS 30670-1991, CAN/CSA Z245.21-2010, OIN 21809-1-2009, NF A49-711-1992, NF A49-710-1988
Revêtement isolant	SY/T 0415-1996, CJ/T 114-2000, DANS 253-1994

Revêtement interne
Revêtement FBE monocouche
Standard: APIRP 5L2-2002, DEP 31.40.30.35-Gen-2005

Tuyau SSAW enduit de PE

Taper:Tuyau enduit de PE, 2Tuyau enduit de PE, 3Tuyau enduit de PE

Application: Utilisé pour le gaz naturel, pétrole, eau & eaux usées, et systèmes de canalisations

Spécification:DE: 219mm ~ 2020 mm

POIDS: 5mm~25mm

LONGUEUR: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

Norme de revêtement:DEPUIS 30670, DEPUIS 30671, DEPUIS 30678, SY/T0413-2002, etc..

Type de tuyau: Soudé à l'arc submergé (LSAW/SSAW), Résistance électrique soudée

Surface:Revêtement en polyéthylène à deux couches (2mm ~ 4,5 mm)

Tuyau SSAW enduit de FBE

Taper: FBE (Fusion Bond Époxy) Tuyau enduit, Tuyau en acier au carbone enduit d'époxy

Application:Utilisé pour le gaz naturel, pétrole, eau & eaux usées, et systèmes de canalisations

Spécification: DE: 219mm ~ 2020 mm

POIDS: 5mm~25mm

LONGUEUR: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

Norme de revêtement: DEPUIS 30670, DEPUIS 30671, DEPUIS 30678, SY/T0413-2002, etc..

Surface:Une couche / Poudre de revêtement anticorrosion double couche FBE (200environ ~800um)

Processus de fabrication de tuyaux en acier en spirale

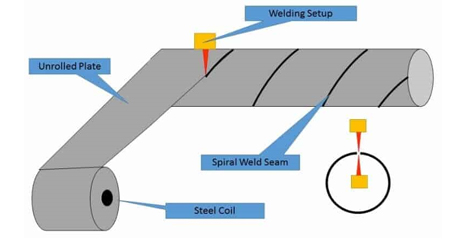

Tuyau SSAW (Tuyau de soudage à l'arc submergé en spirale), également appelé tuyau HSAW, ligne de soudure en forme d'hélice. Il utilise la même technologie de soudage que le soudage à l'arc submergé avec des tuyaux LSAW.. Différemment, le tuyau SSAW est soudé en spirale là où le LSAW est soudé longitudinalement.. Le processus de fabrication consiste à rouler la bande d'acier, pour que la direction de laminage forme un angle avec la direction du centre du tuyau, formage et soudage, donc le cordon de soudure est en ligne en spirale.
