Tuyau en acier SSAW: Un aperçu

SSAW (Soudage à l'arc submergé en spirale) les tuyaux en acier sont fabriqués en enroulant un skelp (une longue bande de métal) et le souder à la fois à l'intérieur et à l'extérieur pour créer une couture en spirale. Cette méthode est particulièrement efficace pour produire des tuyaux de grand diamètre et de grande longueur.. Les tuyaux SSAW sont principalement utilisés dans le transport de fluides, construction, empiler, pétrole et gaz, et comme systèmes de canalisations d'eau. Tuyaux soudés en spirale, communément appelé SSAW (Soudé à l'arc submergé en spirale) tuyaux, sont fabriqués en enroulant une bande d'acier en spirale et en soudant le joint à la fois à l'intérieur et à l'extérieur. Cette méthode permet de réaliser des tuyaux de grand diamètre adaptés à diverses applications, y compris le transport de fluides, applications structurelles, et projets de construction.

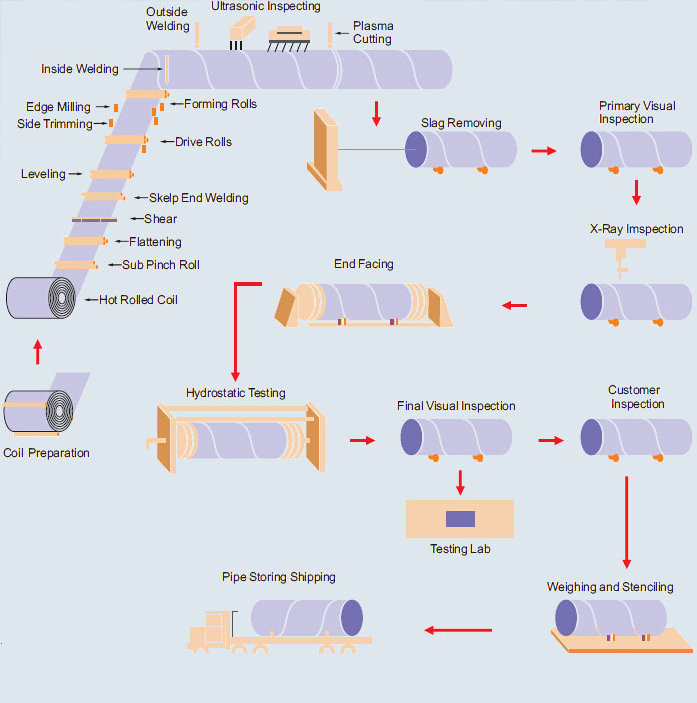

Processus de fabrication SSAW

1. Préparation des bobines d'acier: Des bobines d'acier de haute qualité sont sélectionnées et préparées.
2. Préparation des bords: Les bords des bobines d'acier sont coupés et biseautés pour garantir une soudure appropriée..
3. Formation: Les bobines d'acier sont introduites dans une machine de formage en spirale où elles sont façonnées en forme de spirale..
4. Soudage par pointage: Les bords du tuyau formé en spirale sont soudés par points pour conserver la forme.
5. Soudage à l'arc submergé: Le joint en spirale est soudé par soudage à l'arc submergé à la fois à l'intérieur et à l'extérieur., assurant une pénétration profonde et une forte intégrité de la soudure.
6. Inspection: Les canalisations subissent divers contrôles non destructifs tels que des contrôles par ultrasons, tests radiographiques, et inspection visuelle pour garantir la qualité des soudures et l'intégrité des tuyaux.
7. Essais hydrostatiques: Chaque tuyau est soumis à des tests de pression hydrostatique pour vérifier sa résistance à la pression.
8. Finition: Les processus finaux incluent le biseautage des extrémités, revêtement, et marquage selon les spécifications du client.

Avantages des tuyaux en acier SSAW

• Rentable: En général, Les tuyaux SSAW sont plus rentables que les tuyaux LSAW, spécialement pour les tuyaux de grand diamètre.
• Applications polyvalentes: Ils conviennent à un large éventail d'applications, en particulier lorsque les spécifications exigent des longueurs plus longues que celles qui peuvent être atteintes par d'autres types de tuyaux.
• Haute résistance: Grâce à la soudure en spirale, Les tuyaux SSAW présentent une résistance et une durabilité élevées, adapté aux applications haute pression.

Inconvénients des tuyaux en acier SSAW

• Potentiel de défauts: La soudure en spirale, bien que fort, peut être un site de défauts s’il n’est pas fabriqué correctement. Les problèmes potentiels incluent une fusion incomplète, porosité, et des fissures.
• Précision et tolérances limitées: Comparé au LSAW et aux tuyaux sans soudure, Les tuyaux SSAW peuvent ne pas avoir des tolérances dimensionnelles aussi strictes, affectant leur adéquation à certaines applications exigeantes en précision.

Applications des tuyaux en acier SSAW

• Transport de l'eau et des eaux usées: Utilisé dans la construction de canalisations pour le transfert d'eau et d'autres fluides.
• Industrie pétrolière et gazière: Convient au transport de pétrole et de gaz naturel.
• Applications structurelles: Utilisé dans la construction de structures et de pieux en raison de leur haute résistance et de leur flexibilité de taille.
• Domaine de la construction: Largement utilisé dans les projets de construction, y compris les ponts et les bâtiments pour les supports structurels.

Conformité aux normes

Voici une description détaillée des spécifications des tuyaux soudés en spirale: Les tuyaux SSAW sont produits selon diverses normes, assurer leur adéquation à différentes applications industrielles et structurelles. Les normes clés comprennent:

• API 5L: Applications pipelinières, principalement dans l'industrie pétrolière et gazière.
• API5CT: Applications de caissons et de tubes pour l'industrie du pétrole et du gaz naturel.
• ASTMA53: Généralement spécifié pour les pipelines et les tubages dans la construction, et industries pétrolières et gazières.
• ASTMA500: Applications structurelles telles que la construction de bâtiments et d'infrastructures.
• ASTMA795: Systèmes de protection incendie.
• COMME 1163: Profilés creux en acier de construction.
• DANS 10217: Objectifs de pression.
• DANS 1029: Tubes en acier non allié.
• IL G3444: Objectifs structurels généraux.
• JIS G 3452: Tuyauterie pour tuyauterie ordinaire.
• BS 1387: Connexion à un tuyau fileté dans les systèmes de lutte contre l'incendie et autres applications.

Qualités des matériaux

Ces tuyaux sont disponibles dans différentes qualités de matériaux, chacun étant adapté à des applications et des conditions environnementales spécifiques:

• GR.A, GR.B: Qualités courantes utilisées dans de nombreuses applications, notamment le transport d'eau à basse pression, air, et autres gaz.
• GR.1, GR.2, GR.3: Catégories de résistance généralement plus élevées pour les applications plus exigeantes.
• X42, X46, X52, X56, X60, X70: Aciers de haute qualité utilisés dans des environnements à haute pression tels que les oléoducs et les gazoducs.
• Q235, Q345: Nuances d'acier de construction courantes en Chine, similaire aux qualités ASTM américaines.

Dimensions

• Diamètre extérieur: S'étend de 8 pouces à 80 pouces (219.1mm à 2032 mm, DN200 à DN2000), s'adaptant à un large éventail d'exigences d'installation.
• Épaisseur: Varie de 6 mm à 25,4 mm, disponible dans les horaires de SCH 20 à SCH XXS, ce qui permet une application dans des environnements à basse et à haute pression.
• Longueur: Généralement entre 3 mètres et 18 mètres, facilitant à la fois la transportabilité et l'adaptabilité aux exigences spécifiques du projet.

Spécification

Diamètre extérieur	Épaisseur de paroi (mm)
mm	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
219.1	.	.	.	.
273	.	.	.	.	.
323.9	.	.	.	.	.	.	.
325	.	.	.	.	.	.	.
355.6	.	.	.	.	.	.	.
377	.	.	.	.	.	.	.	.
406.4	.	.	.	.	.	.	.
426	.	.	.	.	.	.	.
457	.	.	.	.	.	.	.
478	.	.	.	.	.	.	.
508	.	.	.	.	.	.	.		.
529	.	.	.	.	.	.	.		.
630	.	.	.	.	.	.	.		.	.
711	.	.	.	.	.	.	.	.	.	.	.
720	.	.	.	.	.	.	.	.	.	.	.
813		.	.	.	.	.	.	.	.	.	.	.	.
820		.	.	.		.	.	.	.	.	.	.	.
920			.	.		.	.	.	.	.	.	.	.
1020			.	.	.	.	.	.	.	.	.	.	.	.	.
1220			.	.	.	.	.	.	.	.	.	.	.	.	.
1420				.	.	.	.	.	.	.		.	.	.	.
1620					.	.	.	.	.	.	.	.	.	.	.
1820						.	.	.	.	.	.	.	.	.	.
2020							.	.	.	.	.	.	.	.	.
2220								.	.	.	.	.	.	.	.
2500								.	.	.	.	.	.	.	.	.	.	.	.	.
2540									.	.	.	.	.	.	.	.	.	.	.	.
3500										.	.	.	.	.	.	.	.	.	.

Revêtement et protection de surface

• Les options incluent le vernissage, graissage, et des revêtements avancés comme la galvanisation à chaud, FBE (Époxy lié par fusion), 2PP (polypropylène bicouche), 3PP (polypropylène à trois couches), 2PE (polyéthylène bicouche), et 3PE (polyéthylène à trois couches). Ces revêtements améliorent la résistance du tuyau à la corrosion et à l’usure.

Types de fin et méthodes conjointes

• Types de fin: Disponible en version unie, biseauté, fileté, ou rainuré, qui sont cruciaux pour former des connexions dans le pipeline.
• Méthodes conjointes: Inclure le raccord, bride, couplage, serrer, épaulement du tuyau, et options de soudage, offrant une flexibilité dans la conception et l’installation des pipelines.

Options d'usinage de tuyaux

• Opérations telles que le soudage, flexion, perçage de trous, perforation, estampage, dégressif, torchage, et l'expansion permettent la personnalisation des tuyaux pour des applications et des installations spécifiques.

Conclusion

Les tuyaux soudés en spirale sont conçus pour répondre à une large gamme de besoins d'application, des oléoducs et gazoducs au transport de l'eau et aux applications structurelles.. La gamme complète de normes, notes, dimensions, et des options de traitement supplémentaires garantissent que ces tuyaux peuvent être adaptés pour répondre à des exigences opérationnelles et environnementales spécifiques.. Lors de la sélection d'un tube soudé en spirale, il est crucial de considérer les exigences spécifiques de votre projet pour choisir les spécifications et les traitements appropriés.

Tailles:

Diamètre extérieur:219mm-3620mm

Épaisseur de paroi: 5mm-25,4 mm

Longueur: 3m-12m

Standard



Classement	Standard	Principaux produits
Tuyau en acier pour service fluide	GB/T 14291	Tuyau soudé pour service de fluide minier
	GB/T 3091	Tuyau soudé pour service de fluide basse pression
	SY/T 5037	Tuyaux en acier soudés à l'arc immergé en spirale pour pipelines destinés au service de fluides basse pression
	ASTMA53	Tuyaux en acier soudés et sans soudure, galvanisés à chaud et noirs
	BS EN10217-2	Types d'acier soudés pour usage sous pression – conditions techniques de livraison – partie 2: Électrique soudé non- tubes en alliage et en acier allié avec des propriétés spécifiées à température élevée
	BS EN10217-5	Types d'acier soudés pour usage sous pression – conditions techniques de livraison – partie 5: tubes en acier non allié et allié soudés à l'arc submergé avec des propriétés spécifiées à température élevée
Tuyau en acier pour structure ordinaire	GB/T 13793	Tuyau en acier soudé par résistance électrique longitudinale
	SY/T 5040	Pieux en tubes d'acier soudés à l'arc immergé en spirale
	ASTMA252	Pieux en tubes d'acier soudés et sans soudure
	BS EN10219-1	Profilés creux structurels soudés formés à froid en aciers non alliés et à grains fins – partie 1: Conditions techniques de livraison
	BS EN10219-2	Profilés creux structurels soudés formés à froid en aciers non alliés et à grains fins – partie 2: tolérances, dimensions et propriétés de section
Tuyau de canalisation	GB/T 9711.1	Tuyaux en acier pour le système de transport par pipeline des industries du pétrole et du gaz naturel(Tuyau en acier de classe A)
	GB/T 9711.2	Tuyaux en acier pour le système de transport par pipeline des industries du pétrole et du gaz naturel(Tuyau en acier de classe B)
	API 5L PSL1/2	Tuyau de canalisation
Enveloppe	API 5CT/ISO 11960 PSL1	Tuyaux en acier destinés à être utilisés comme tubage ou tubage pour les puits des industries du pétrole et du gaz naturel



Analyse chimique et propriétés mécaniques des tuyaux en acier SSAW

Standard	Grade	Composition chimique(maximum)%					Propriétés mécaniques(min)
		C	Et	Mn	P.	S	Résistance à la traction(Mpa)	Limite d'élasticité(Mpa)
API5CT	h40	–	–	–	–	0.030	417	417
	J55	–	–	–	–	0.030	517	517
	K55	–	–	–	–	0.300	655	655
API 5L PSL1	UN	0.22	–	0.90	0.030	0.030	335	335
	B	0.26	–	1.20	0.030	0.030	415	415
	X42	0.26	–	1.30	0.030	0.030	415	415
	X46	0.26	–	1.40	0.030	0.030	435	435
	X52	0.26	–	1.40	0.030	0.030	460	460
	X56	0.26	–	1.40	0.030	0.030	490	490
	X60	0.26	–	1.40	0.030	0.030	520	520
	X65	0.26	–	1.45	0.030	0.030	535	535
	X70	0.26	–	1.65	0.030	0.030	570	570
API 5L PSL2	B	0.22	0.45	1.20	0.025	0.015	415	415
	X42	0.22	0.45	1.30	0.025	0.015	415	415
	X46	0.22	0.45	1.40	0.025	0.015	435	435
	X52	0.22	0.45	1.40	0.025	0.015	460	460
	X56	0.22	0.45	1.40	0.025	0.015	490	490
	X60	0.12	0.45	1.60	0.025	0.015	520	520
	X65	0.12	0.45	1.60	0.025	0.015	535	535
	X70	0.12	0.45	1.70	0.025	0.015	570	570
	X80	0.12	0.45	1.85	0.025	0.015	625	625
ASTMA53	UN	0.25	0.10	0.95	0.050	0.045	330	330
	B	0.30	0.10	1.20	0.050	0.045	415	415
ASTMA252	1	–	–	–	0.050	–	345	345
	2	–	–	–	0.050	–	414	414
	3	–	–	–	0.050	–	455	455
EN10217-1	P195TR1	0.13	0.35	0.70	0.025	0.020	320	320
	P195TR2	0.13	0.35	0.70	0.025	0.020	320	320
	P235TR1	0.16	0.35	1.20	0.025	0.020	360	360
	P235TR2	0.16	0.35	1.20	0.025	0.020	360	360
	P265TR1	0.20	0.40	1.40	0.025	0.020	410	410
	P265TR2	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-2	P195GH	0.13	0.35	0.70	0.025	0.020	320	320
	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-5	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10219-1	S235JRH	0.17	–	1.40	0.040	0.040	360	360
	S275JOH	0.20	–	1.50	0.035	0.035	410	410
	S275J2H	0.20	–	1.50	0.030	0.030	410	410
	S355JOH	0.22	0.55	1.60	0.035	0.035	470	470
	S355J2H	0.22	0.55	1.60	0.030	0.030	470	470
	S355K2H	0.22	0.55	1.60	0.030	0.030	470	470

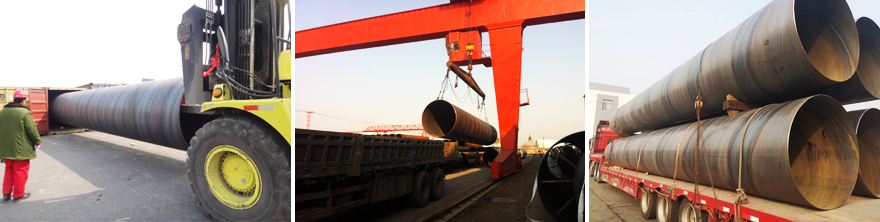

Emballage

Selon la réglementation et les demandes des clients. Un grand soin est pris pour éviter tout dommage qui pourrait être causé pendant le stockage ou le transport. En outre, des étiquettes transparentes sont apposées à l'extérieur des emballages pour faciliter l'identification du produit.. D. et des informations de qualité.
