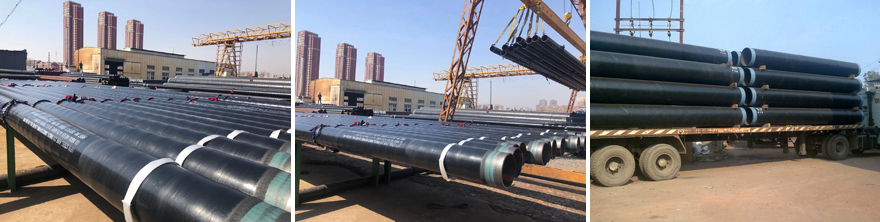

3ЛПЭ / 3Труба с покрытием LPP
3ЛПЭ / 3Обзор труб с покрытием LPP
3ЛПЭ (Трехслойный полиэтилен) и 3ЛПП (Трехслойный полипропилен) Покрытия — это передовые технологии покрытия труб, используемые для защиты стальных труб от коррозии., механическое повреждение, и другие факторы окружающей среды. Эти покрытия широко используются в различных отраслях промышленности., в том числе нефть и газ, водоснабжение, и химическая обработка.
Структура покрытий 3LPE и 3LPP
Покрытия 3LPE и 3LPP состоят из трех слоев.:
- Первый слой (Эпоксидная смола, связанная сплавлением – ФБЕ)
- Этот слой обеспечивает превосходную адгезию к стальной трубе и обеспечивает первичную защиту от коррозии..
- Слой FBE наносится путем распыления расплавленного эпоксидного порошка на предварительно нагретую поверхность трубы., который затем плавится и лечит.
- Второй слой (Клей)
- Этот слой обычно представляет собой сополимерный клей, который связывает слой FBE с внешним слоем..
- Обеспечивает прочную адгезию между FBE и внешним слоем полиэтилена или полипропилена..
- Третий слой (Полиэтилен для 3LPE / Полипропилен для 3ЛПП)
- Внешний слой обеспечивает механическую защиту от ударов., ссадины, и другие физические повреждения.
- Полиэтилен используется в покрытиях 3LPE., в то время как полипропилен используется в покрытиях 3LPP, каждый из них предлагает различные свойства, подходящие для конкретных условий.
Спецификация
| Номинальный диаметр стальной трубы(DN) | Эпоксидное покрытие | Клейкий слой | Минимальная толщина антикоррозионного слоя (мм) | |
| (мм) | (а/мкм) | (мм)/один | Общий тип | Усиление типа |
| Ду≤100 | ≥120 | ≥170 | 1.8 | 2.5 |
| 100<ду≤250< р=””></ду≤250<> | / | / | 2 | 2.7 |
| 250<дн<500< р=””></дн<500<> | / | / | 2.2 | 2.9 |
| 500≤DN<800 | / | / | 2.5 | 3.2 |
| Ду≥800 | / | / | 3 | 3.7 |
3Спецификация стальных труб с покрытием LPE и 3LPP
| Материалы покрытия | Характеристики |
| Композитный слой ПЭ/ПП | ПЭ высокой плотности (Содержит 2~3% фуративной сажи и небольшое количество антиоксидантов.) Стабилизированный ПП |
| Клеевой слой ПЭ/ПП | То же, что и выше |
| Грунтовочный слой | Жидкая эпоксидная смола или эпоксидная смола с плавлением |
Трехслойный полиэтилен (3ЛПЭ) Система применяется для трубопроводов, работающих при температурах от -40 до +80°С. Трехслойный полипропилен (3ЛПП) Система применяется для трубопроводов, работающих при температурах от -20 до +110°С. Обычно обе системы имеют толщину от 1.5 до 3 мм.
Установка наружного покрытия 3LPE и 3LPP оборудована для нанесения покрытия на трубы номинальным диаметром от 2 до 48 дюймов., и длиной от 8м до 18м..
Стандартная толщина слоя составляет минимум 2,5 мм или 3/5 мм, но это значение может быть изменено по запросу клиента..

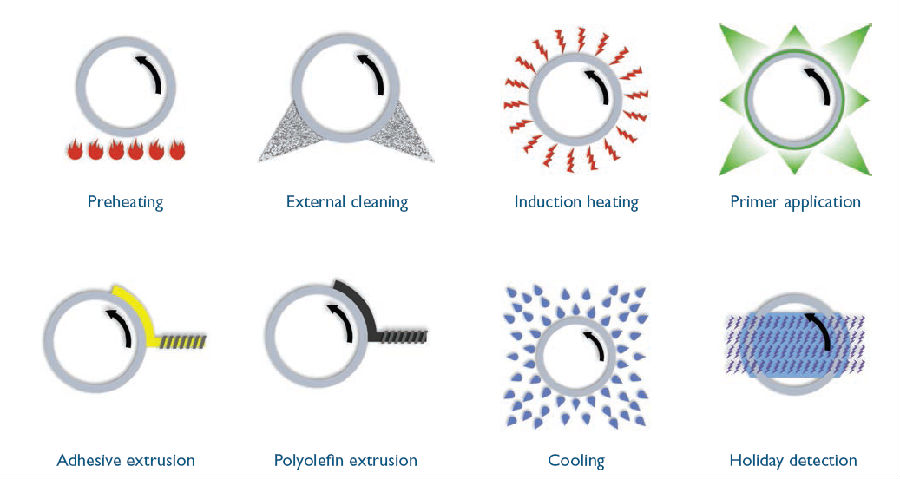

Производственный процесс

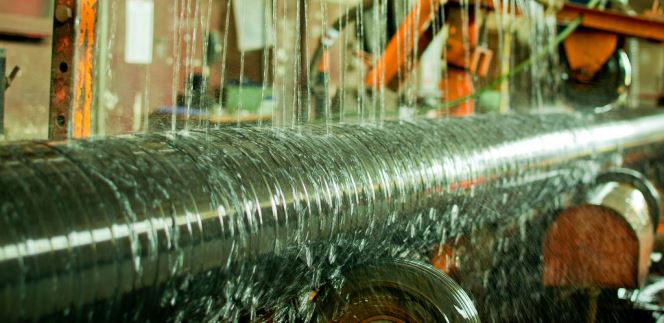

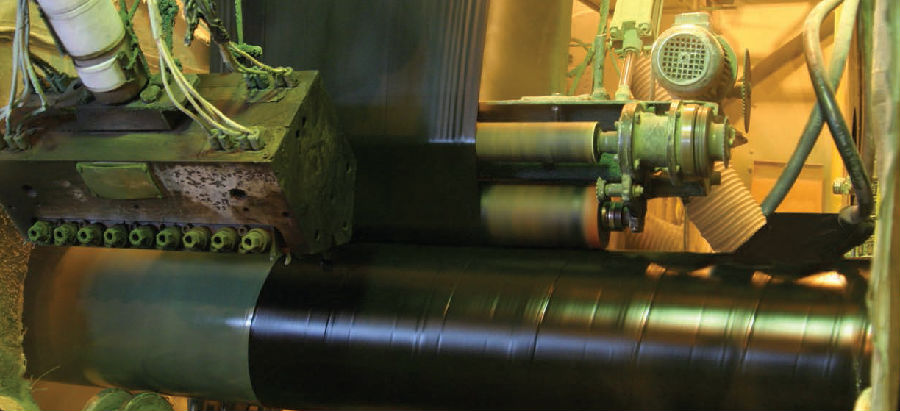

Трубы сначала очищаются и нагреваются.. Затем наносится порошковая эпоксидная смола., образуя первый слой системы. За этим следует нанесение сополимерного клея посредством боковой экструзии для обеспечения необходимого сцепления между грунтовкой и третьим слоем системы.. Окончательно, полиолефин (полиэтилен или полипропилен) применяется, также посредством боковой экструзии, завершение трехуровневой системы. Эта система подходит для подземных газо- и нефтепроводов и подводных установок..

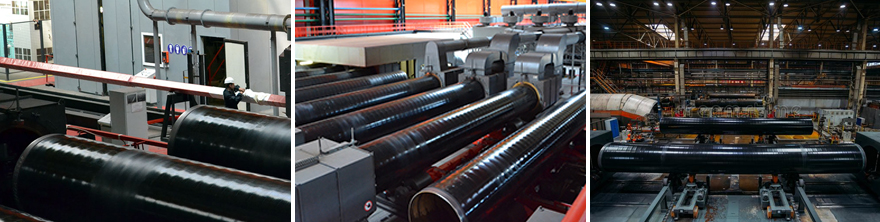

Оборудование для производства стальных труб с покрытием 3LPE и 3LPP

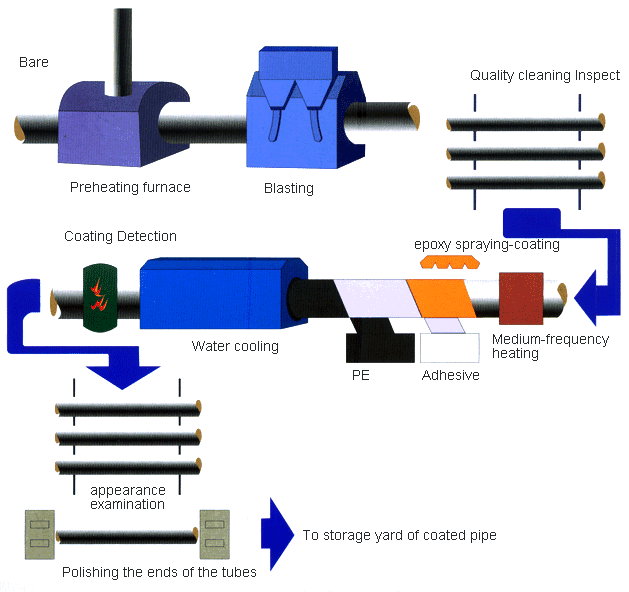

Процесс

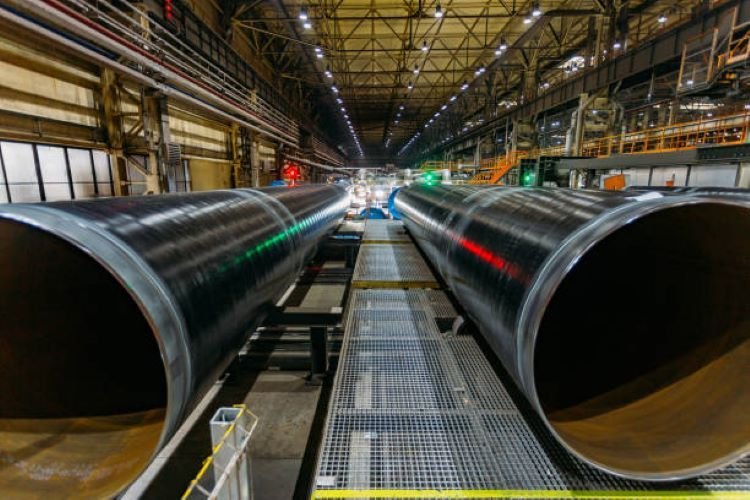

3Оборудование для производства труб с покрытием LPE
Упаковка
Основные характеристики 3LPE / 3Трубы с покрытием LPP
- Коррозионная стойкость:
- Слой FBE обеспечивает исключительную коррозионную стойкость., предотвращение ржавчины стальной трубы и продление срока ее службы.
- Механическая защита:
- Внешний полиэтиленовый или полипропиленовый слой обеспечивает надежную защиту от физических повреждений., обеспечение того, чтобы труба выдерживала суровые условия обращения и установки.
- Адгезия:
- Клеевой слой обеспечивает превосходное сцепление между внутренним слоем FBE и внешним слоем полиэтилена или полипропилена., сохранение целостности покрытия.
- Химическая стойкость:
- Покрытия 3LPE и 3LPP обеспечивают высокую стойкость к химическим веществам., что делает их пригодными для трубопроводов, транспортирующих коррозионные вещества..
- Температурный диапазон:
- 3ЛПЭ: Подходит для умеренного температурного диапазона., обычно до 80°C.
- 3ЛПП: Может выдерживать более высокие температуры, обычно до 110°C, что делает его идеальным для трубопроводов в более жарких условиях.
Сравнение различных систем покрытия
| Свойство | КТР-покрытие | Покрытие ФБЭ | 3ЛПЭ покрытие | |||
|---|---|---|---|---|---|---|
| Рабочая температура : | 45 оС | 110 оС | 80 оС | |||
| Ударопрочность : | Бедный | Высокий | Отличный | |||
| Сопротивление проникновению : | Первоначально хорошо, но со временем становится плохим | Высокий | Отличный (Никаких изменений в течение срока службы не наблюдается.) | |||
| Повреждения при обращении & транспорт : | Высокий | Высокий | Низкий | |||
| Катодный разрыв : | Хороший | Очень хороший | Хороший | |||
| Устойчивость к стрессу почвы : | Бедный | Хороший | Отличный | |||
| Устойчивость к проникновению воды и кислорода : | Хороший (изначально) | Хороший | Отличный | |||
| Химическая стойкость : | Хороший | Очень хороший | Очень хороший | |||
| Объемное сопротивление : | Хороший | Отличный | Отличный | |||
| Гибкость при изгибе : | Нет гибкости | 1.5 одлина ппд | 2.0 одлина ппд | |||
| Твердость : | Меньше | Отличный | Отличный | |||
| Требования к периодичности технического обслуживания и ремонта покрытия/системы CP : | Высокий | Высокий | Низкий | |||
| Влияние на здоровье человека : | Очень вредный | Менее травмоопасно | Менее травмоопасно | |||
| Воздействие на окружающую среду : | Сильно загрязняет окружающую среду | Меньше загрязняет окружающую среду | Меньше загрязняет окружающую среду | |||
| Катодная защита по току (дизайн) : | 0.3 – 1.0 мА/м2 | 0.3 – 1.0 мА/м2 | 0.05 – 0.1 мА/м2 | |||
| Устойчивость к отслаиванию : | Справедливый | — | Отличный | |||
| Расстояние между CP-станциями : | 20 км – 25 км | 20 км – 25 км | 40 км – 45 км |
Приложения
3Трубы с покрытием LPE и 3LPP используются в различных областях применения., включая:
- Нефтяная и газовая промышленность:
- Перевозка сырой нефти, природный газ, и продукты нефтепереработки.
- Системы водоснабжения:
- Магистральные водопроводы для питьевой и технической воды.
- Химическая обработка:
- Трубопроводы, транспортирующие коррозионные химикаты и материалы.
- Инфраструктурные проекты:
- Используется в строительных проектах, требующих прочных и долговечных трубопроводных решений..
Заключение
3Трубы с покрытием LPE и 3LPP обеспечивают превосходную защиту от коррозии и физических повреждений., что делает их идеальными для широкого спектра промышленных применений.. Комбинация наплавленной эпоксидной смолы, клей, полиэтиленовые или полипропиленовые слои обеспечивают долговечность и надежность.. Выбрав подходящее покрытие (3LPE для умеренных температур и 3LPP для более высоких температур.), отрасли могут обеспечить оптимальную защиту и долговечность своих трубопроводных систем.
