Бурильная труба | API 5DP & Тяжелый тип дрели
Технические характеристики бурильных труб
Типы продуктов
- Бурильная труба
- Бурильная труба API 5DP
- Тяжелая бурильная труба (HWDP)
- Буровая штанга вниз по отверстию
- Квадратная и шестиугольная Келли
Размеры
- Внешний диаметр (ИЗ): 60.32 мм – 168.28 мм
- Толщина стены (ВТ): 6.45 мм – 12.7 мм
- Длина: Р1, Р2, Р3
Стандарты труб
- Классы API 5DP: Е75, х95, G105, С135
Расстроенные стили
- МЕ (Внутреннее расстройство)
- Евросоюз (Внешнее расстройство)
- этот (Внутренне-внешнее расстройство)
Износостойкие ремни для инструментальных замков
- ТК34
- ТС2000
- Арнко 100XT
- Арнко 200XT
- Арнко 300XT
- Арнко 400XT
Внутренние покрытия для бурильных труб
- ТК34
- ЦОД
- ТС2000
- ТС3000
Типы подключения
- Серия NC: NC26, NC31, NC38, NC40, NC46, NC50
- Полное отверстие (ФХ): 5 1/2 ФХ, 6 5/8 ФХ
Приложения
- Взрывные работы на шахтах
- Бурение скважин на воду
- Бурение геотермальных скважин
- Передний полюс
- Проекты по добыче угля и цветных металлов
Обзор продукта
Бурильная труба
Бурильные трубы тяжелые, бесшовные трубы, обеспечивающие вращение для циркуляции бурового раствора. Они закачивают буровой раствор обратно в затрубное пространство., пространство между обсадной колонной и окружающими ее трубопроводами или трубами., облегчение циркуляции жидкости в скважине. Бурильные трубы должны выдерживать высокие осевые напряжения и крутящие моменты., придавая решающее значение прочности и долговечности.
Тяжелая бурильная труба (HWDP)
Тяжелые бурильные трубы используются в различных буровых операциях для придания дополнительного веса и устойчивости бурильной колонны.. Они доступны в нескольких конфигурациях, включая стандартный, трехспиральная, и спирально-водные конструкции.
Размеры тяжелых бурильных труб
- Внешний диаметр (ИЗ): 2 3/8″ к 6 5/8″
- Длина: Диапазон 2 и диапазон 3
Марки и соединительная резьба
- Оценки: Е75, х95, G105, С135
- Соединительные резьбы: NC26, NC31, NC38, NC40, NC46, NC50, 5 1/2 ФХ, 6 5/8 ФХ
Расстроенные стили
- Внутреннее расстройство (МЕ)
- Внешнее расстройство (Евросоюз)
- Внутренне-внешнее расстройство (этот)
Аксессуары для бурильной колонны
- Соединение бурильной трубы
- Саб
- Квадрат Келли: 2 1/2″ – 6″
- Шестиугольная Келли: 3″ – 6″
- Келли (Квадрат Келли / Шестиугольная Келли)
Дополнительные продукты
- Высокопрочная бурильная труба
- Толстостенная бурильная труба
- Бурильная труба для кислых условий
- Горизонтально-направленная бурильная труба
-
Спецификация
-
внешний диаметр
нормальный вес
марка стали
толщина стены
расстроенный конец
обозначение замкового замка
в мм в мм 2 3/8 60.32 6.65 Э,Х,Г 0.280 7.11 Евросоюз NC26 2 7/8 73.02 10.40 Э,Х,Г,С 0.362 9.19 Евросоюз NC31 3 1/2 88.90 9.50 Э 0.254 6.45 Евросоюз NC38 13.30 Э,Х,Г,С 0.368 9.35 Евросоюз NC38 13.50 Э,Х,Г 0.449 11.40 Евросоюз NC38 С 0.449 11.40 Евросоюз NC40 4 101.60 14.00 Э,Х,Г,С 0.330 8.38 МЕ NC40 Э,Х,Г,С 0.330 8.38 Евросоюз NC46 4 1/2 114.30 13.75 Э 0.271 6.88 МЕ NC46 13.75 Э 0.271 6.88 Евросоюз NC46 16.60 Э,Х,Г,С 0.337 8..56 Евросоюз NC50 20.00 Э,Х,Г,С 0.430 10.92 Евросоюз NC50 16.60 Э,Х,Г,С 0.337 8.56 этот NC46 20.00 Э,Х,Г,С 0.430 10.92 этот NC46 5 127.00 19.50 Э,Х,Г,С 0.362 9.19 этот NC50 19.50 Э,Х,Г,С 0.362 9.19 этот 5 1/2 ФХ 25.60 Э,Х,Г 0.500 12.70 этот NC50 25.60 Э,Х,Г,С 0.500 12.70 этот 5 1/2 ФХ 5 1/2 139.70 21.90 Э,Х,Г,С 0.361 9.17 этот 5 1/2 ФХ 24.70 Э,Х,Г,С 0.415 10.54 этот 5 1/2 ФХ 6 5/8 168.28 25.20 Э,Х,Г,С 0.330 8.38 этот 6 5/8 ФХ 27.70 Э,Х,Г,С 0.362 9.19 этот 6 5/8 ФХ Примечание: ЕС — внешнее расстройство; IU — внутреннее расстройство; ЭТО — внутреннее & внешнее расстройство.
Допуски размеров
Толерантность Наружный диаметр тела бурильной трубы
Тело трубы Д≤101,60 мм，±0,79 мм Д≥114,30 мм，+1.0%, -0.5%Д Тело бурильной трубы за Меу
Д≥60,32~≤88,90 мм，+2.38%, -0.79%Д Д>88.90~≤127,00 мм，+2.78мм, -0.75%Д Д>127.00~≤168,28 мм，+3.18мм,-0.75%Д Толщина стены 0, -12.5%t Химический состав, Массовая доля(%)
марка стали
П (%) С (%) ≤ ≤ Тело трубы
Э 0.030 0.020 Х, Г, С 0.020 0.015 Инструментальное соединение 0.020 0.015 Механические свойства
марка стали
свойства на растяжение (21℃±3℃) Продольная поглощенная энергия Шарпи с V-образным вырезом (21℃±3℃)
предел текучести (МПа)
предел прочности
(МПа)
удлинение(%)
10*10 средний(мин)
10*7.5 средний(мин)
10*5 средний(мин)
мин Макс мин Э 517 724 689 54(47) 43(38) 30(26) Х 655 862 724 Г 724 931 793 С 931 1138 1000 Примечания: к — константа, равный 1944 (62500); А — площадь поперечного сечения растянутого образца, мм2(печать2); Udp — заданная минимальная прочность на разрыв., МПа(Иб/ин2)
Высокопрочная бурильная труба

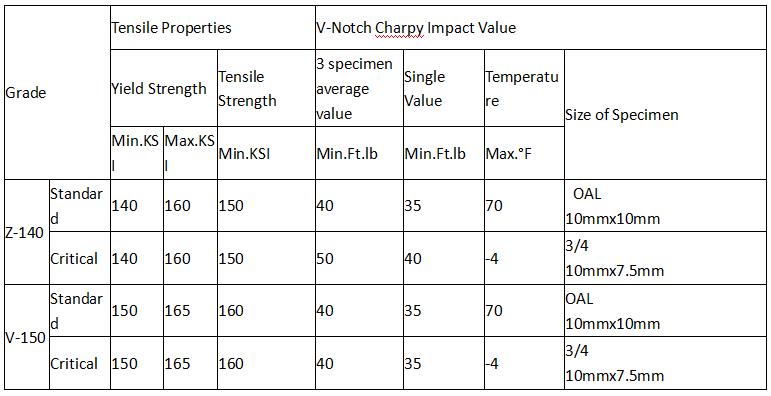

Помимо общих 2″-10″ API бурильная труба, CSC также производит высокопрочные бурильные трубы., как Z-140 и V-150, выступления, как показано ниже,
Толстостенная бурильная труба

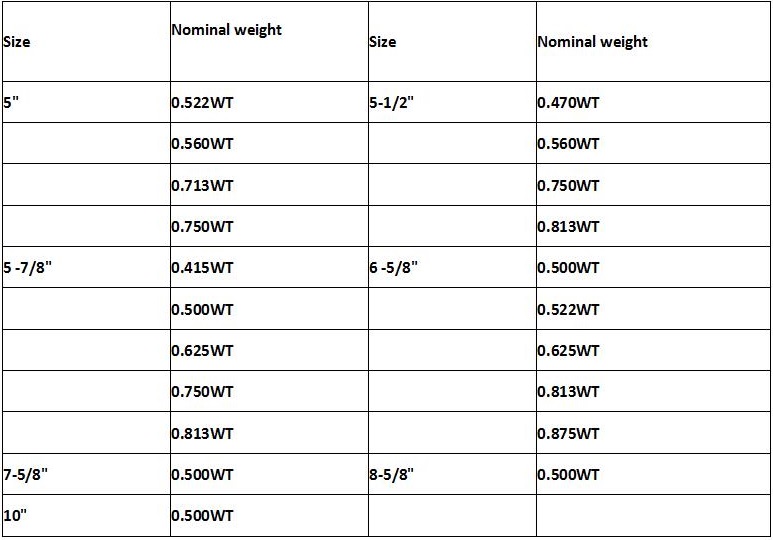

толстостенная бурильная труба, как показано ниже
Бурильная труба для кислых условий

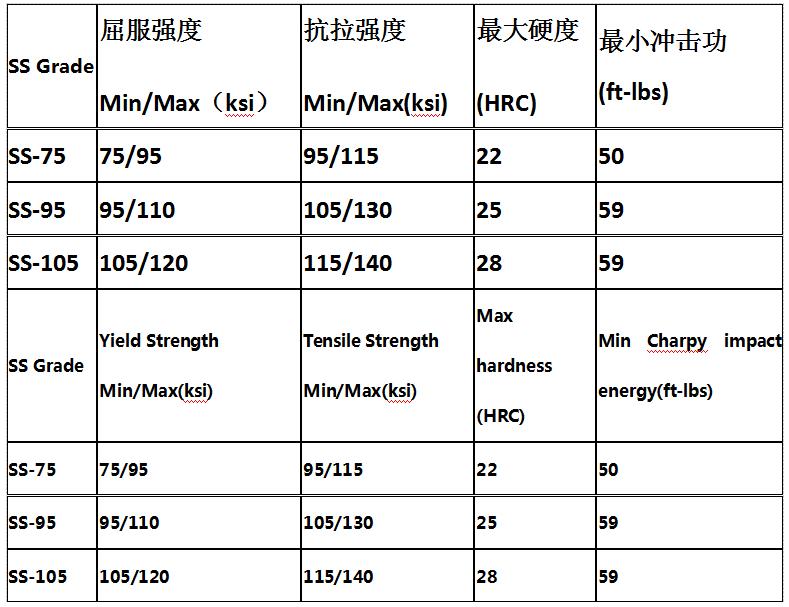

Механические характеристики корпуса бурильной трубы из нержавеющей стали

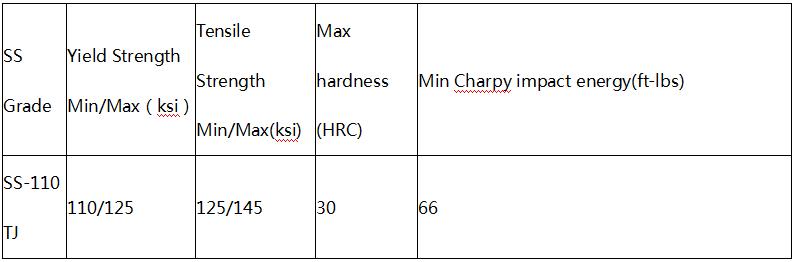

Механические характеристики бурильных труб из нержавеющей стали

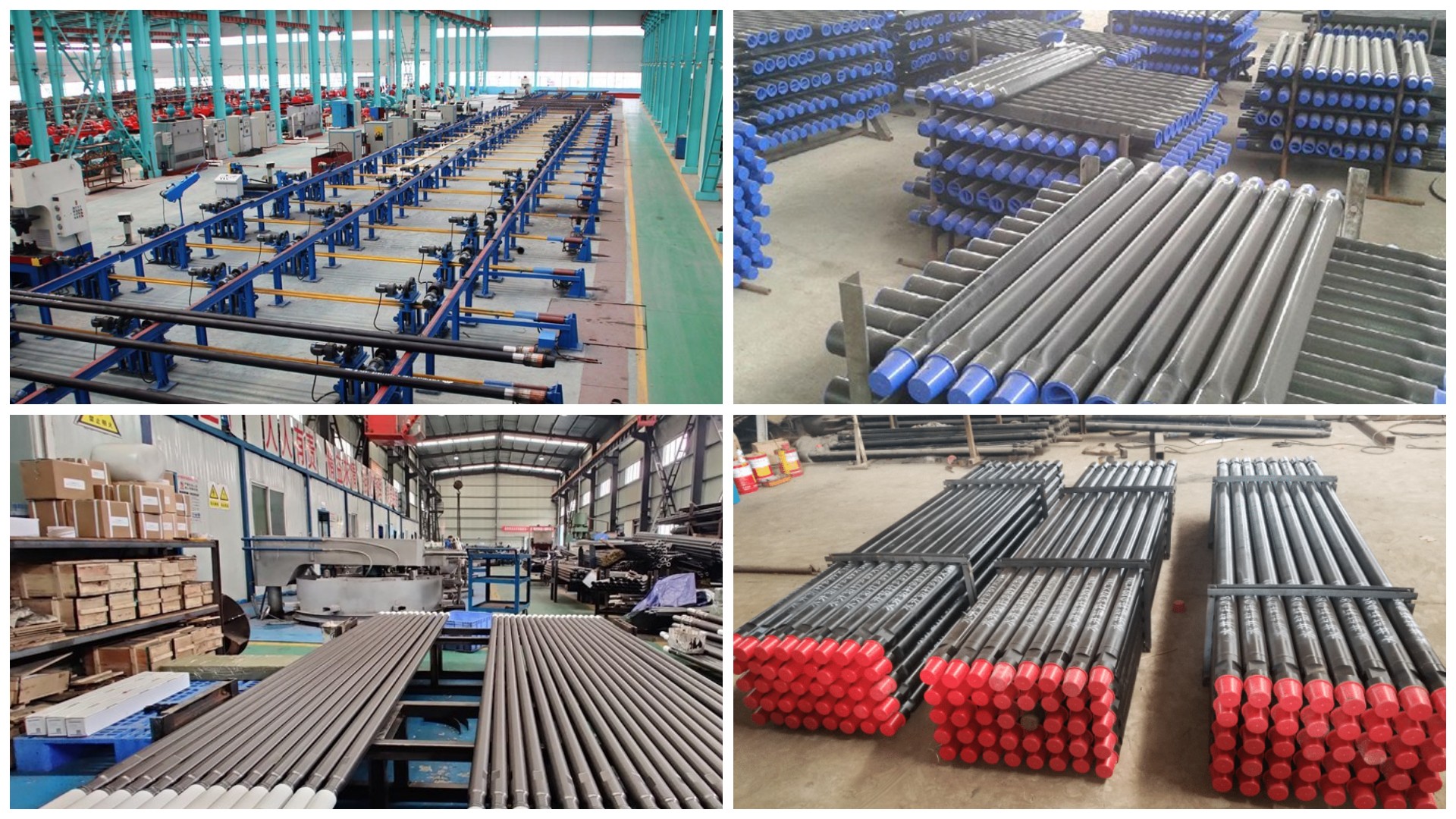

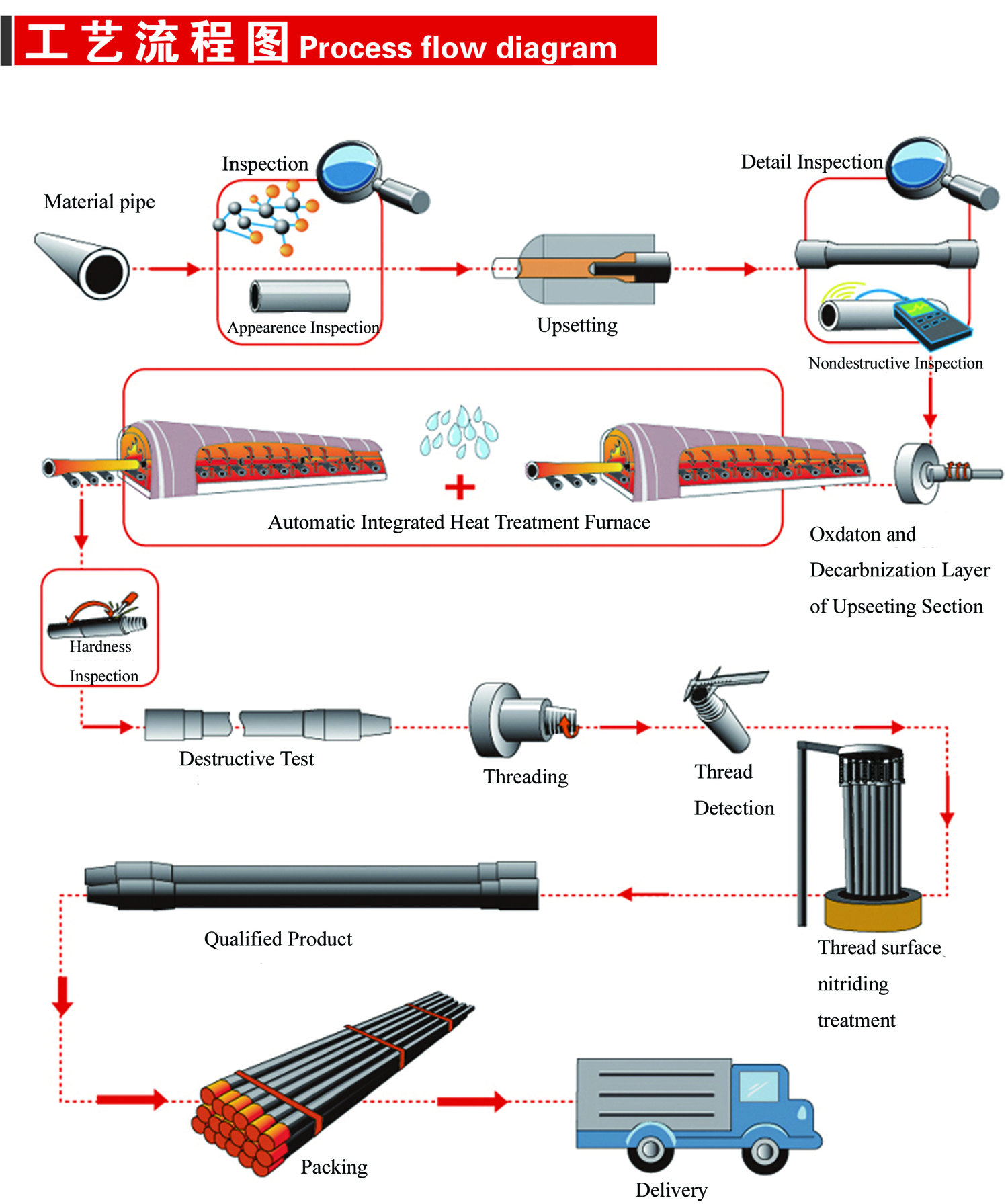

Производственный процесс
-

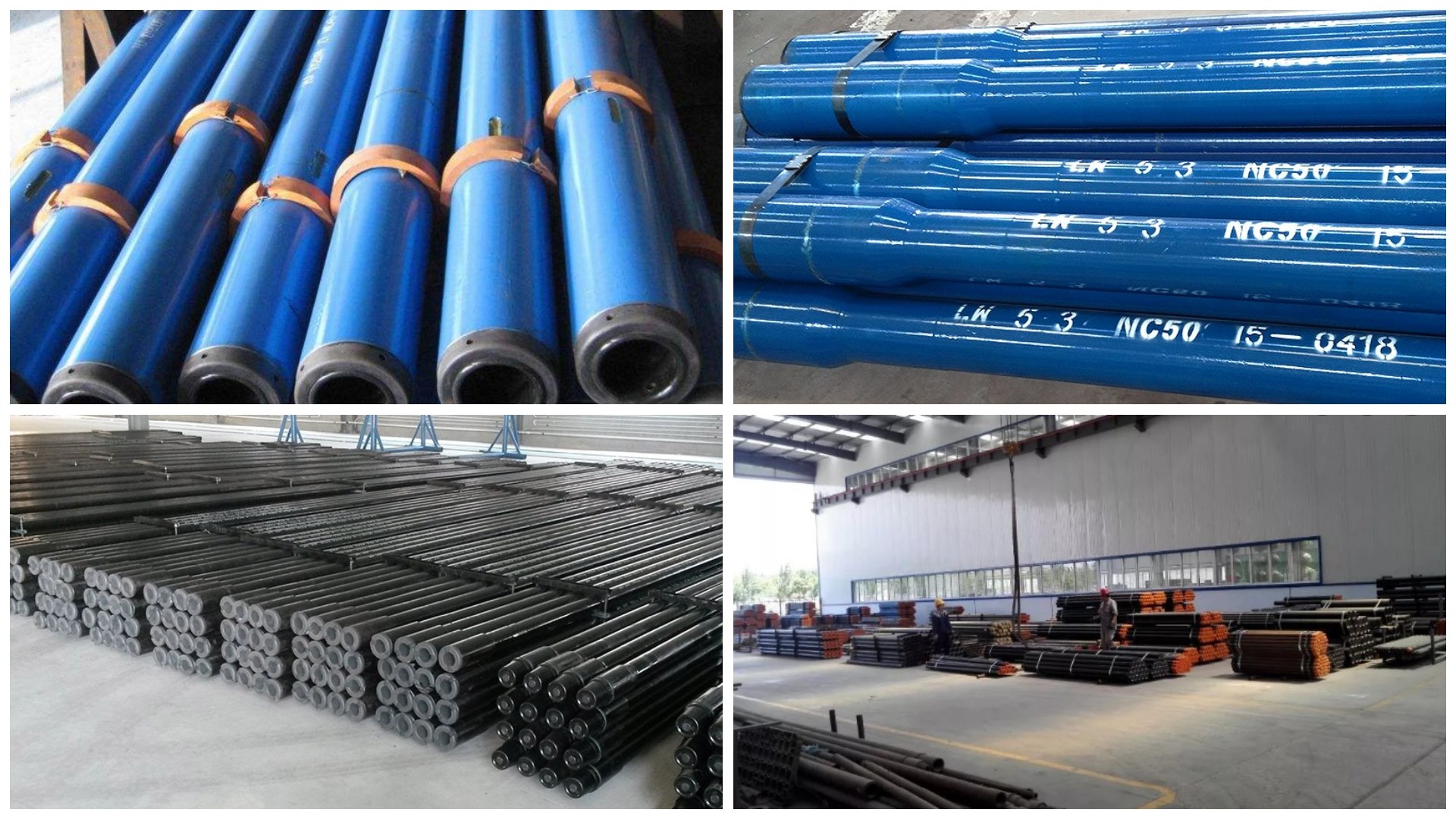

Упаковка
Высокопрочная бурильная труба
Высокопрочные бурильные трубы предназначены для того, чтобы выдерживать сложные условия бурения глубоких скважин.. Эти трубы обладают улучшенными механическими свойствами, позволяющими выдерживать высокие растягивающие нагрузки и экстремальные условия бурения..
Толстостенная бурильная труба
Толстостенные бурильные трубы обеспечивают повышенную долговечность и устойчивость к износу и усталости., подходит для операций, где требуется более высокая прочность и более длительный срок службы.
Бурильная труба для кислых условий
Бурильные трубы для эксплуатации в кислых средах спроектированы таким образом, чтобы противостоять коррозионному воздействию сероводорода. (H2S) в приложениях с сернистым газом. Эти трубы отвечают строгим требованиям к материалам и покрытиям, что обеспечивает безопасность и долговечность..
Горизонтально-направленная бурильная труба
Горизонтально-направленные бурильные трубы специально разработаны для горизонтального бурения.. Они обладают превосходной гибкостью и прочностью, позволяющими справиться с уникальными задачами горизонтального бурения..
Тяжелая бурильная труба (HWDP)
Тяжелые бурильные трубы увеличивают вес бурильной колонны без увеличения ее диаметра., улучшение производительности и стабильности бурильной колонны. Они доступны в нескольких конфигурациях:
- Стандартный ПГДП
- Трехспиральный HWDP
- Спирально-водный HWDP
- Высокопрочная сварная HWDP
Аксессуары для бурильной колонны
Аксессуары для бурильной колонны являются важными компонентами, которые облегчают подсоединение и эксплуатацию бурильной колонны.. Наш ассортимент включает в себя:
- Соединение бурильной трубы: Короткие участки бурильной трубы, используемые для регулировки длины бурильной колонны..
- Саб: Используется для соединения различных размеров или типов бурильных труб или других компонентов..
- Келли (Квадрат Келли / Шестиугольная Келли): Ведущая ведущая часть является ключевым компонентом вращающейся системы буровой установки., обеспечение привода для поворота бурильной колонны.
Размеры Келли
- Квадрат Келли: 2 1/2″ – 6″
- Шестиугольная Келли: 3″ – 6″
Обсадные трубы с прорезями являются жизненно важным компонентом в скважинах., обеспечение эффективного контроля песка и структурной поддержки. Выбрав подходящий размер слота, шаблон, тип, и плотность, и обеспечение соответствия размеров вкладыша отраслевым стандартам., операторы могут оптимизировать производительность и долговечность скважин.
УБТ являются основным компонентом бурильной колонны., обеспечение необходимого веса, стабильность, и управление направлением для эффективных буровых работ. Их различные типы и настраиваемые размеры обеспечивают универсальное применение в различных условиях бурения.. За счет повышения эффективности бурения, улучшение качества ствола скважины, и снижение износа оборудования, УБТ вносят значительный вклад в успех буровых проектов.
Втулки НКТ и обсадных труб являются важнейшими компонентами в нефтегазовой отрасли, позволяющими регулировать длину колонн трубных труб до точных размеров, необходимых для конкретных скважинных операций.. Они изготовлены в соответствии со строгими стандартами API 5CT., обеспечение надежности и работоспособности в различных условиях эксплуатации. Бесшовная конструкция, тщательное тестирование, и качественные процессы отделки гарантируют, что эти муфты соответствуют высоким отраслевым стандартам безопасности и эффективности..
Бурильная труба представляет собой стальную трубу с резьбой на конце., который используется для соединения наземного оборудования буровой установки с буровым и шлифовальным оборудованием или забойным оборудованием на забое бурения.. Бурильные трубы можно разделить на три категории.: Келли, бурильная труба и тяжелая бурильная труба. Удлиненная бурильная труба расположена в нижней части бурильной колонны и является основным компонентом нижнего узла бурильного инструмента.. Его главная особенность в том, что толщина стенок больше., и он имеет большую гравитацию и жесткость. Для облегчения спускоподъемных работ, На внешней поверхности внутренней резьбы удлинителя можно обрабатывать элеваторные и скользящие канавки. Утяжеленные бурильные трубы обычно делятся на три типа.: спиральные утяжеленные бурильные трубы, немагнитные утяжеленные бурильные трубы, и встроенные утяжеленные бурильные трубы.
