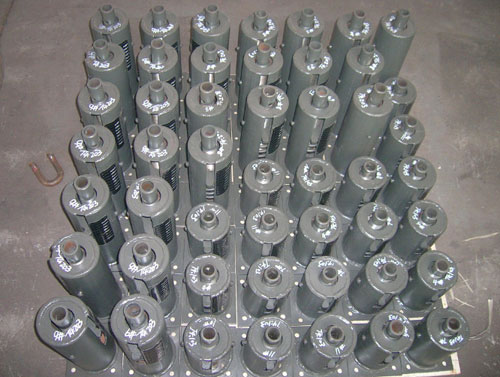

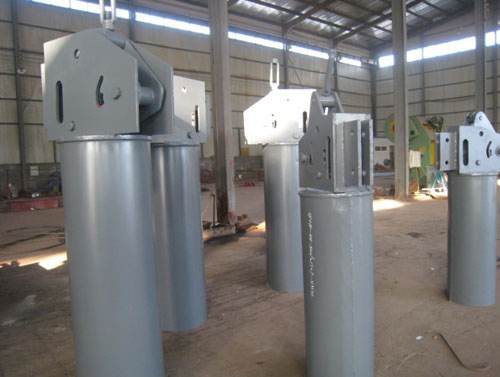

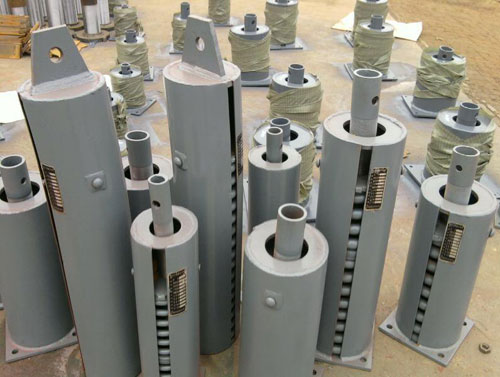

Пружинная вешалка и опора

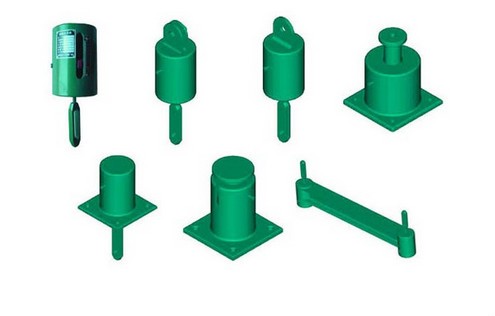

Тип А- Используется там, где имеется достаточно места для головы.. Желательна определенная высота.
Тип Б- Используется там, где высота ограничена.. Головное крепление представляет собой одинарный выступ..
Тип С- Используется там, где высота ограничена.. Крепление головы расположено бок о бок.
Тип Д- Используется там, где пружинная подвеска установлена поверх пары параллельных швеллеров.. Обеспечивает регулировку нагрузки сверху несущих каналов.
Тип Е- Используется там, где пружинная подвеска установлена поверх пары параллельных швеллеров.. Обеспечивает регулировку нагрузки снизу несущих швеллеров..
Тип F — используется там, где пружинный подвес необходимо разместить под трубопроводом для обеспечения поддержки пола или конструктивного элемента.. Обычно поставляется с нагрузочным фланцем, но может также поставляться с роликом..
Тип G – используется, если места над головой недостаточно для размещения пружинной подвески и необходимого сопутствующего оборудования.. Также используется там, где помеха выходит непосредственно над поддерживаемой системой трубопроводов и не находится по центру между пружинными подвесками., каждая вешалка будет нести пропорциональную нагрузку
Когда труба движется вертикально и когда нагрузки на прикрепленное оборудование должны оставаться постоянными при движении трубы, тогда следует подумать о пружинной подвеске. Пружинные подвески используются для обеспечения поддержки трубы в месте опоры во время установки трубы.. Смещение трубы обычно вызвано тепловым расширением или сжатием системы трубопроводов, но оно также может быть результатом движения оборудования, к которому подсоединена труба.. Основная цель использования пружинной подвески — свести к минимуму изменение нагрузки, оказываемой трубопроводом на подключаемое оборудование..
ВПВ ЧЕРНЫЕ трубы. Электрическая сварка сопротивлением (ВПВ) Трубы производятся из горячекатаных рулонов. / разрезы. Все поступающие рулоны проверяются на основании сертификата испытаний, полученного от сталелитейного завода, на их химические и механические свойства.. Труба ERW подвергается холодной штамповке в цилиндрическую форму., не горячей штамповки.
Бесшовная труба изготавливается методом экструзии металла до необходимой длины.; поэтому трубы ВПВ имеют сварное соединение в поперечном сечении, при этом бесшовная труба не имеет стыков в поперечном сечении по всей длине. В бесшовной трубе, не имеет сварки и соединений, изготавливается из цельных круглых заготовок..
The 3 элементы размеров труб Стандарты размеров труб из углеродистой и нержавеющей стали (АСМЭ Б36.10М & Б36.19М) Таблица размеров труб (Расписание 40 & 80 стальная труба означает) Значение номинального размера трубы (НПС) и номинальный диаметр (DN) Таблица размеров стальных труб (Таблица размеров) Таблица весовых классов труб (ВГТ)
Трубопроводная арматура используется в водопроводных системах для соединения прямых участков трубы или трубок., для размещения различных размеров или форм, и для других целей, таких как регулирование (или измерение) поток жидкости. Эти фитинги используются в водопроводных системах для контроля перекачки воды., газовые или жидкие отходы в трубах или водопроводных системах в жилых или коммерческих помещениях.. Фитинги (особенно редкие виды) требуют денег, время, материалы и инструменты для установки и являются важной частью сантехники и сантехнических систем.. Обычная трубопроводная арматура в основном включает в себя: фланец, локти, муфты, профсоюзы, катушки, редукторы, втулки, тройники, отводные тройники, кресты, кепки, пробки, зазубрины и клапаны. Хотя клапаны технически являются арматурой., они обычно обсуждаются отдельно.
Корпуса трубопроводных фитингов обычно изготавливаются из того же основного материала, что и трубы, к которым они подключаются.: медь, сталь, ПВХ, ХПВХ или АБС. Любой материал, разрешенный сантехникой, санитарные или строительные нормы (в зависимости от обстоятельств) может быть использован, но он должен быть совместим с другими материалами в системе, жидкость, транспортируемая, и температура и давление внутри (и снаружи) система. Латунные или бронзовые фитинги поверх меди. Распространены в сантехнике и водопроводных системах.. Огнестойкость, ударопрочность, механическая прочность, противоугонные и другие факторы также влияют на выбор материала для трубопроводной арматуры.
Материал Нержавеющая сталь ASME / АСТМ СА / А403 СА / А 774 WP-S, WP-W, WP-WX, 304, 304л, 316, 316л, 304/304л, 316/316л, ОТ 1.4301, DIN1.4306, ОТ 1.4401, ОТ 1.4404 Размер ANSI B16.9, АНСИ Б16.28, МСС-СП-43 Тип А, МСС-СП-43 Тип Б, ОН B2312, Таблица толщины JIS B2313 5S, 10С, 20С, С10, С20, С30, СТД, 40С, С40, S60, XS, 80С, S80, С100, С120, С140, С160, XXS и т. д..
