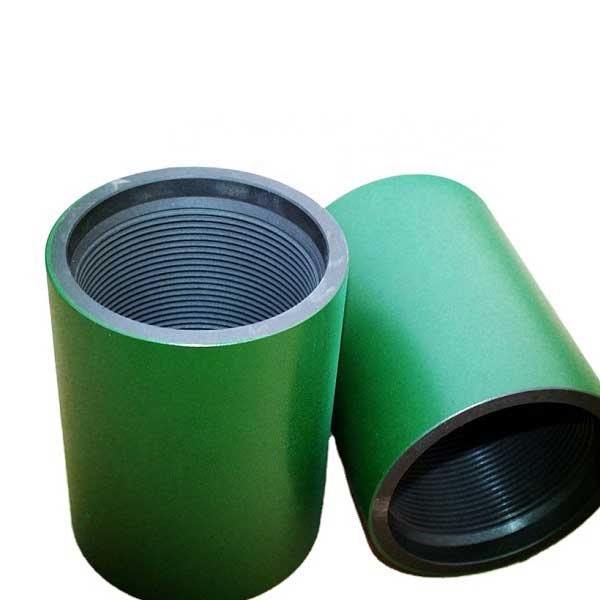

Соединительная муфта для НКТ
Трубная муфта & Муфта корпуса
Введение
В нефтегазовой отрасли, Муфты являются важными компонентами, используемыми для соединения стыков обсадных и насосно-компрессорных труб.. Эти соединения обеспечивают структурную целостность и непрерывность колонны труб., облегчить транспорт жидкости, и помогают поддерживать целостность скважины.
Трубная муфта
Обзор
Муфты для труб используются для соединения стыков труб., представляют собой трубы меньшего диаметра, по которым нефть и газ транспортируются из зоны добычи на поверхность.. Обычно максимальный внешний диаметр муфты НКТ составляет 4 1/2», как НКТ применяется при буровых работах (Внутри НКТ находится насосная штанга для бурения/перекачки нефти.), Тип муфты более разнообразен и строг, чем обсадная, в основном используется муфта с высадкой утолщенного типа (Внутреннее расстройство и внешнее расстройство), для краткости - это муфта EUE, наиболее удобен в трубных соединениях. Трубка с концом EU (Евросоюз) Муфтовое соединение, также называемое UPTBG. Из-за утолщения конца трубки (расстройство), соединительное напряжение лучше, чем контрфорсное соединение.Контрфорсная муфта другого типа, используемая для соединений трубок., он имеет одинаковую толщину тела трубы, называется NU end (НИЭ)трубки или ТБГ.
Технические характеристики
- Диаметр: Обычно варьируется от 1.9 дюймов до 4.5 дюймы.
- Длина: короче, чем трубные соединения, обычно несколько дюймов в длину.
- Марка материала: Соответствует марке трубки, например J-55, Н-80, Л-80, и П-110.
- Типы резьб: Включает круглую резьбу API и соединения премиум-класса, предназначенные для повышения производительности..
Функции
- Связь: Соединяет два стыка трубок, образуя непрерывную колонну..
- Уплотнение: Обеспечивает герметичное уплотнение для предотвращения миграции жидкости..
- Сила: Сохраняет структурную целостность при различных нагрузках и давлениях..
Приложения
- Эксплуатационные НКТ: Используется на этапе добычи для транспортировки углеводородов из пласта на поверхность..
- Нагнетательные скважины: Используется для закачки жидкостей в пласт для повышения нефтеотдачи..
Пример
Типичная трубная муфта может иметь следующие характеристики::
- Внешний диаметр: 3.5 дюймы
- Оценка: Л-80
- Тип резьбы: API круглая резьба
Муфта корпуса
Обзор
Муфты обсадные применяются для соединения стыков обсадных труб., представляют собой трубы большего диаметра, стабилизирующие ствол скважины, контролировать пластовое давление, и предотвратить обрушение ствола скважины.Муфта корпуса рассчитана на размеры более 4 1/2 дюйм. В отличие от трубной муфты, муфту обсадной колонны обычно не нужно утолщать (Нерасстроенный), что означает отсутствие расстроенной муфты обсадной колонны, поэтому он имеет следующие типы:
Технические характеристики
- Диаметр: Обычно варьируется от 4.5 дюймов до 20 дюймы.
- Длина: короче, чем соединения обсадной колонны, обычно несколько дюймов в длину.
- Марка материала: Соответствует марке оболочки, например Н-40, Дж-55, Н-80, и П-110.
- Типы резьб: Включает опорную резьбу API, API круглая резьба, и потоки премиум-класса для высокопроизводительных приложений.
Функции
- Связь: Соединяет два стыка обсадной колонны, образуя непрерывную колонну..
- Уплотнение: Обеспечивает герметичное уплотнение для предотвращения миграции жидкости..
- Сила: Сохраняет структурную целостность при различных нагрузках и давлениях..
Приложения
- Поверхностный корпус: Защищает зоны пресной воды и обеспечивает основу для противовыбросовых превенторов..
- Промежуточный корпус: Изолирует проблемные образования и обеспечивает дополнительный контроль давления.
- Производственный корпус: Проходит от поверхности до производственной зоны, обеспечение целостности скважины в процессе добычи.
Пример
Типичная муфта обсадной колонны может иметь следующие характеристики::
- Внешний диаметр: 13.375 дюймы
- Оценка: Н-80
- Тип резьбы: Контрфорсная резьба API
Сравнение
| Особенность | Трубная муфта | Муфта корпуса |
|---|---|---|
| Основная функция | Соединяет стыки трубок | Соединяет стыки корпуса |
| Типичный диаметр | 1.9″ – 4.5″ | 4.5″ – 20″ |
| Длина | короче, чем трубные соединения | короче, чем стыки обсадных труб |
| Марка материала | Дж-55, Н-80, Л-80, П-110 | Н-40, Дж-55, Н-80, П-110 |
| Типы резьб | API круглая резьба, премиум-соединения | Контрфорсная резьба API, API круглая резьба, премиум-темы |
| Приложение | Эксплуатационные НКТ, нагнетательные скважины | Поверхностный кожух, промежуточный кожух, эксплуатационная колонна |
Бесшовная оболочка и оболочка из ВПВ
| Спецификация | API 5CT |
| Оценки | К55, N80, Л80, С95, Р110, Хром, J55(Модифицированный), J55 (API), ПС80 |
| Специальные сорта | Для кислых сервисов и глубоких скважин с высокими разрушающими свойствами. |
| Размеры | ОТ 4″ – 26″ ВТ – 0.2 -0.5″ |
| Диапазон длины | 1, 2 или 3 |
| Резьбовые соединения | API (СТЦ и ЛТК), БТД, крайняя линия, и т. д.. |
Бесшовные трубы и трубы ERW
| Спецификация | API 5CT |
| Оценки | J55 (API) J55(Модифицированный), N80, Л80, L80 13Кр, Р110, Q125, Н40 (API) |
| Резьбовые соединения | API 5Б – Последнее издание или Премиум, Евросоюз, НИЭ, специальная печать, уплотнение металл-металл и VAGT |
Характеристики корпусных муфт с короткой резьбой:
| Соединения корпуса Короткая тема |
Размер корпуса, наружный диаметр (дюймы) | Размер муфты, наружный диаметр (дюймы) | Длина (дюймы) | Вес муфты (фунты) | Количество коробок на поддонах | Вес коробки на поддоне |
 |
4-1/2 | 5.000 | 6.250 | 8.05 | 343 | 2716 |
| 5 | 5.563 | 6.500 | 10.18 | 210 | 2168 | |
| 5-1/2 | 6.050 | 6.750 | 11.44 | 216 | 2501 | |
| 6-5/8 | 7.390 | 7.250 | 19.97 | 115 | 2322 | |
| 7 | 7.656 | 7.250 | 18.34 | 120 | 2231 | |
| 7-5/8 | 8.500 | 7.500 | 26.93 | 80 | 2322 | |
| 8-5/8 | 9.625 | 7.750 | 35.58 | 60 | 2132 | |
| 9-5/8 | 10.625 | 7.750 | 39.51 | 50 | 2006 | |
| 10-3/4 | 11.750 | 8.000 | 49.61 | 45 | 2079 | |
| 11-3/4 | 12.750 | 8.000 | 50.49 | 35 | 1767 | |
| 13-3/8 | 14.375 | 8.000 | 56.23 | 25 | 1436 | |
| 16 | 17.000 | 9.000 | 78.98 | 20 | – | |
| 18-5/8 | 20 | 9.000 | 118.94 | 10 | – | |
| 20 | 21.000 | 9.000 | 98.25 | 10 | – |
Характеристики корпусных муфт с длинной резьбой
| Соединения корпуса Длинная нить |
Размер корпуса, наружный диаметр (дюймы) | Размер муфты, наружный диаметр (дюймы) | Длина (дюймы) | Вес муфты (фунты) | Количество коробок на поддонах | Вес коробки на поддоне |
 |
4-1/2 | 5.000 | 7.000 | 9.07 | 294 | 2697 |
| 5 | 5.563 | 7.750 | 12.56 | 210 | 2573 | |
| 5-1/2 | 6.050 | 8.000 | 14.03 | 180 | 2555 | |
| 6-5/8 | 7.390 | 8.750 | 24.82 | 100 | 2315 | |
| 7 | 7.656 | 9.000 | 23.67 | 100 | 2351 | |
| 7-5/8 | 8.500 | 9.250 | 34.23 | 80 | 2807 | |
| 8-5/8 | 9.625 | 10.000 | 47.48 | 48 | 2337 | |
| 9-5/8 | 10.625 | 10.500 | 55.77 | 40 | 2302 | |
| 10-3/4 | 11.750 | * 10.500 | * 62.38 | 45 | * 36 | |
| 11-3/4 | 12.750 | * 10.500 | * 67.59 | 30 | * 24 | |
| 13-3/8 | 14.375 | * 10.500 | * 76.63 | 25 | * 20 | |
| 16 | 17.000 | * 11.000 | * 96.55 | 20 | * 16 | |
| 18-5/8 | 20.000 | – | – | 10 | 8 | |
| 20 | 21.000 | * 11.500 | * 126.74 | 10 | 8 | |
| * НЕ СПЕЦИФИКАЦИИ API. | ||||||
Муфта корпуса – Контрфорсная нить
| Соединения корпуса Контрфорсная нить |
Размер корпуса, наружный диаметр (дюймы) | Размер муфты, наружный диаметр(дюймы) | Длина (дюймы) | Вес муфты (фунты) | Количество коробок на поддонах | Вес коробки на поддоне |
 |
4-1/2 | 5.000 | 8.875 | 10.11 | 196 | 2007 |
| 5 | 5.563 | 9.125 | 12.99 | 144 | 2840 | |
| 5-1/2 | 6.050 | 9.250 | 14.14 | 144 | 2061 | |
| 6-5/8 | 7.390 | 9.625 | 24.46 | 92 | 2295 | |
| 7 | 7.656 | 10.000 | 23.22 | 80 | 2068 | |
| 7-5/8 | 8.500 | 10.375 | 64.84 | 64 | 2221 | |
| 8-5/8 | 9.625 | 10.625 | 45.94 | 48 | 2414 | |
| 9-5/8 | 10.625 | 10.625 | 50.99 | 40 | 2256 | |
| 10-3/4 | 11.750 | 10.625 | 56.68 | 36 | 2307 | |
| 11-3/4 | 12.750 | 10.625 | 61.74 | 24 | 2179 | |
| 13-3/8 | 14.375 | 10.625 | 69.95 | 20 | 1429 | |
| 16 | 17.000 | 10.625 | 87.56 | 16 | – | |
| 18-5/8 | 20.000 | 10.625 | 138.03 | 8 | – | |
| 20 | 21.000 | 10.625 | 110.33 | 8 | – |
Трубные муфты – Внешний расстроенный конец (Евросоюз):
| Евросоюз Трубные муфты |
Размер корпуса, наружный диаметр (дюймы) | Размер муфты, наружный диаметр (дюймы) | Ниток на дюйм | Длина (дюймы) | Вес муфты (фунты) | Количество коробок на поддонах | Вес коробки на поддоне |
 |
1.90 | 2.500 | 10 Круглый | – | 1.85 | – | – |
| 2-3/8 | 3.063 | 8 Круглый | 4.875 | 3.42 | 1,444 | 3942 | |
| 2-7/8 | 3.668 | 8 Круглый | 5.500 | 5.29 | 792 | 4220 | |
| 3-1/2 | 4.500 | 8 Круглый | 5.750 | 9.02 | 448 | 3860 | |
| 4 | 5.000 | 8 Круглый | – | 10.62 | 392 | – | |
| 4-1/2 | 5.563 | 8 Круглый | 6.500 | 13.31 | 252 | 3456 |
Трубные муфты – Не расстроенный конец (НИЭ)
| Нерасстроенный Трубные муфты |
Размер корпуса, наружный диаметр (дюймы) | Размер муфты, наружный диаметр (дюймы) | Ниток на дюйм | Длина (дюймы) | Вес муфты (фунты) | Количество коробок на поддонах | Вес коробки на поддоне |
 |
1.90 | 2.200 | 10 Круглый | 3.750 | 1.85 | – | – |
| 2-3/8 | 2.875 | 10 Круглый | 4.500 | 2.82 | 1,512 | 4264 | |
| 2-7/8 | 3.500 | 10 Круглый | 5.500 | 5.15 | 800 | 4120 | |
| 3-1/2 | 4.250 | 10 Круглый | 5.625 | 8.17 | 502 | 4101 | |
| 4 | 4.75 | 8 Круглый | 5.75 | 9.57 | 392 | – | |
| 4-1/2 | 5.200 | 8 Круглый | 6.500 | 10.76 | 252 | 2712 |
Маркировка соединительной трубы по цвету краски
| Цветовой код муфты | |||||
| Оценка | Тип оценки | Цвет(с) для соединения | Количество и цвет полос
для продукта |
Картина | |
| ВесьСоединение | Группа(с) | ||||
| Н40 | Никто | То же, что и для трубы | Нет/черная полоса по выбору производителя |  |
|
| J55 Трубка | Ярко-зеленый | Никто | Один ярко-зеленый |  |
|
| J55 Корпус | Ярко-зеленый | Один белый | Один ярко-зеленый |  |
|
| К55 | Ярко-зеленый | Никто | Два ярко-зеленых |  |
|
| М65 | В M65Pipe используются муфты L80Type 1. | Один ярко-зеленыйОдин синий |  |
||
| N80 | 1 | Красный | Никто | Один красный |  |
| N80 | вопрос | Красный | Один зеленый | Один RedOne Ярко-Зеленый |  |
| 95 рэндов | Коричневый | Никто | Один Браун |  |
|
| Л80 | 1 | Красный | Один Браун | Один красныйОдин коричневый |  |
| Л80 | 9Кр | Никто | Два желтых | Один красный,Один Браун,
Два желтых |
 |
| Л80 | 13Кр | Никто | Один желтый | Один красный,Один Браун,
Один желтый |
 |
| С90 | 1 | Фиолетовый | Никто | Один фиолетовый |  |
| Т95 | 1 | Серебро | Никто | Одно серебро |  |
| С110 | Белый | Два коричневых | Один белый,Два коричневых |  |
|
| Р110 | Белый | Никто | Один белый |  |
|
| Q125 | Апельсин | Никто | Один апельсин |  |
|
Запрос онлайн
Заключение
Муфты НКТ и обсадных труб являются важными компонентами при строительстве и эксплуатации нефтяных и газовых скважин.. НКТ соединяют трубы меньшего диаметра, используемые для транспортировки углеводородов., при этом муфты обсадных труб соединяют обсадные колонны большего диаметра, используемые для стабилизации ствола скважины и контроля пластового давления.. Выбор подходящих муфт в зависимости от диаметра, сорт материала, и тип резьбы имеет решающее значение для обеспечения целостности скважины, безопасность, и эффективная работа.
