HFW Çelik Boru
HFW Çelik Boru
HFW (Yüksek Frekans Kaynaklı) çelik borular bir çeşit Elektrik Direnç Kaynaklıdır (DÖNÜM) boru. HFW ve geleneksel ERW boruları arasındaki temel fark, üretim sırasında kullanılan kaynak akımının frekansında yatmaktadır.. HFW boruları yüksek frekanslı akım kullanılarak oluşturulur, kaynak işlemini ve kaynak dikişinin genel kalitesini artıran.
HFW Çelik Boruların Temel Özellikleri
- Kaynak Yöntemi: Dikişi kaynaklamak için yüksek frekanslı elektrik akımları kullanır.
- Kesinlik: Kaynak prosesi üzerinde hassas kontrol sunar, yüksek kaliteli kaynaklarla sonuçlanır.
- Yeterlik: Yüksek hızlı üretime uygun, büyük ölçekli üretim için uygun maliyetli hale getirir.
Özellikler
Dış Çap
- Menzil: 1/2″ 28'e kadar″
Duvar Kalınlığı
- Menzil: 1.65 mm ila 20 mm (Tüm Programlar)
Uzunluk
- Menzil: 1 m ila 12 m veya müşteri ihtiyaçlarına göre
Standartlar
- API5L
- ASTM A53
- ASTM A178
- ASTM A500/501
- ASTM A691
- ASTM A252
- ASTM A672
- İÇİNDE 10217
Malzeme Sınıfları
- API5L: PSL1/PSL2 Gr.A, GR.B, X42, X46, X52, X56, X60, X65, X70
- ASTM A53: GR.A, GR.B
- İÇİNDE: S275, S275JR, S355JRH, S355J2H
Boru Uçları
- Düz Uç
- Eğimli Uç
- Dişli
Yüzey İşlem Seçenekleri
- Çıplak
- Siyah boyalı
- Vernikli
- Galvanizli
- Korozyon önleyici kaplamalar (3PE, PP/EP, FBE kaplama, vesaire.)
Üretim Süreci
- Soğuk Çekilmiş
- Sıcak Haddelenmiş
Test ve Kalite Güvencesi
- Kimyasal Bileşen Analizi
- Mekanik Özellikler:
- Nihai çekme mukavemeti
- Verim gücü
- Uzama
- Teknik Özellikler:
- Düzleştirme Testi
- Bükme Testi
- Sertlik Testi
- Darbe Testi
- Dış Boyut Denetimi
- Hidrostatik Test
- Tahribatsız Muayene (NDT):
- ET (Girdap Akımı Testi)
- RT (Radyografik Test)
- UT (Ultrasonik Test)
HFW Çelik Boru Şartnamesi: Kimyasal Analiz ve Mekanik Özellikler
Kimyasal Analiz
HFW çelik boruların kimyasal bileşimi, malzeme kalitesine ve belirli standartlara göre değişir.. Aşağıda bazı yaygın kalitelerdeki kimyasal elementler için tipik aralıklar verilmiştir.:
API 5L Sınıfları: PSL1/PSL2 Gr.A, GR.B, X42, X46, X52, X56, X60, X65, X70
| Öğe | Maksimum % (Gr.A & GR.B) | Maksimum % (X42'den X70'e) |
|---|---|---|
| Karbon (C) | 0.28 | 0.28 |
| Manganez (Mn) | 1.20 | 1.40 |
| Fosfor (P) | 0.030 | 0.030 |
| Sülfür (S) | 0.030 | 0.030 |
| Silikon (Ve) | 0.45 | 0.45 |
| Vanadyum (V) | 0.10 | 0.10 |
| Niyobyum (Not) | 0.05 | 0.05 |
| Titanyum (İle ilgili) | 0.04 | 0.04 |
ASTM A53 Sınıfları: GR.A, GR.B
| Öğe | Maksimum % (GR.A) | Maksimum % (GR.B) |
|---|---|---|
| Karbon (C) | 0.25 | 0.30 |
| Manganez (Mn) | 0.95 | 1.20 |
| Fosfor (P) | 0.05 | 0.05 |
| Sülfür (S) | 0.045 | 0.045 |
| Bakır (Cu) | 0.40 | 0.40 |
| Nikel (İçinde) | 0.40 | 0.40 |
| Krom (CR) | 0.40 | 0.40 |
| Molibden (Ay) | 0.15 | 0.15 |
IN Derece: S275, S275JR, S355JRH, S355J2H
| Öğe | Maksimum % (S275/S275JR) | Maksimum % (S355JRH/S355J2H) |
|---|---|---|
| Karbon (C) | 0.20 | 0.22 |
| Manganez (Mn) | 1.50 | 1.60 |
| Fosfor (P) | 0.025 | 0.025 |
| Sülfür (S) | 0.025 | 0.025 |
| Silikon (Ve) | 0.60 | 0.60 |
Mekanik Özellikler
HFW çelik boruların çeşitli uygulamalara uygunluğunu belirlemek için mekanik özellikler çok önemlidir.. Aşağıda bazı yaygın kalitelerin tipik mekanik özellikleri verilmiştir.:
API 5L Sınıfları: PSL1/PSL2 Gr.A, GR.B, X42, X46, X52, X56, X60, X65, X70
| Mülk | Gr.A/Gr.B | X42 | X46 | X52 | X56 | X60 | X65 | X70 |
|---|---|---|---|---|---|---|---|---|
| Akma Dayanımı (MPa) | 241/241 | 290 | 317 | 359 | 386 | 414 | 448 | 483 |
| Çekme Dayanımı (MPa) | 414/414 | 414 | 434 | 455 | 490 | 517 | 531 | 565 |
| Uzama (%) | 20/20 | 23 | 22 | 21 | 20 | 19 | 18 | 17 |
ASTM A53 Sınıfları: GR.A, GR.B
| Mülk | GR.A | GR.B |
|---|---|---|
| Akma Dayanımı (MPa) | 205 | 240 |
| Çekme Dayanımı (MPa) | 330 | 415 |
| Uzama (%) | 25 | 22 |
IN Derece: S275, S275JR, S355JRH, S355J2H
| Mülk | S275/S275JR | S355JRH/S355J2H |
|---|---|---|
| Akma Dayanımı (MPa) |
Uygulamalar
Yüksek kaliteli kaynakları ve mukavemetleri nedeniyle, HFW çelik borular çeşitli zorlu uygulamalarda kullanılır:
- Petrol ve Gaz Endüstrisi: Petrolün taşınması için, gaz, ve hem karadaki hem de denizdeki ortamlardaki diğer sıvılar.
- Su Temini Sistemleri: İçme suyu boruları, kanalizasyon, ve diğer su taşıma sistemleri.
- Yapı: Yapısal uygulamalar, bina çerçeveleri dahil, köprüler, ve diğer altyapı projeleri.
- Otomotiv Endüstrisi: Çerçeve gibi bileşenlerin üretimi, egzoz boruları, ve diğer yapısal parçalar.
- Makine ve Genel Mühendislik: Mekanik parçaların ve çeşitli mühendislik bileşenlerinin imalatı.
Faydalar
- Yüksek Kaliteli Kaynaklar: Yüksek frekanslı kaynak işlemi güçlü yaratır, Minimum kusurlu tutarlı kaynaklar.
- Uygun Maliyetli: Verimli üretim süreci maliyetleri azaltır, özellikle büyük ölçekli üretim için.
- Güç ve Dayanıklılık: Mükemmel mekanik özellikleri nedeniyle yüksek basınç ve yapısal uygulamalara uygundur.
- Çok yönlülük: Çok çeşitli boyutlarda mevcuttur, kalınlıklar, ve uzunluklar, çeşitli uygulamalara hitap etmek.
Çözüm
HFW çelik borular yüksek kaliteli kaynakların bir kombinasyonunu sunar, kuvvet, ve maliyet etkinliği, onları birçok endüstriyel uygulama için tercih edilen bir seçim haline getiriyor. Kaynak işleminde yüksek frekanslı akımların kullanılması üstün kaynak bütünlüğü ve performansı sağlar, Sıkı endüstri standartlarını ve müşteri gereksinimlerini karşılıyor.
ERW'ye karşı. HFW Çelik Borular
DÖNÜM (Elektrik Direnci Kaynaklı) borular Ve HFW (Yüksek Frekans Kaynaklı) borular her ikisi de kaynaklı boru türüdür, ancak kaynak işlemleri ve en uygun oldukları uygulamalar bakımından farklılık gösterirler. Aşağıda ikisi arasında ayrıntılı bir karşılaştırma bulunmaktadır:

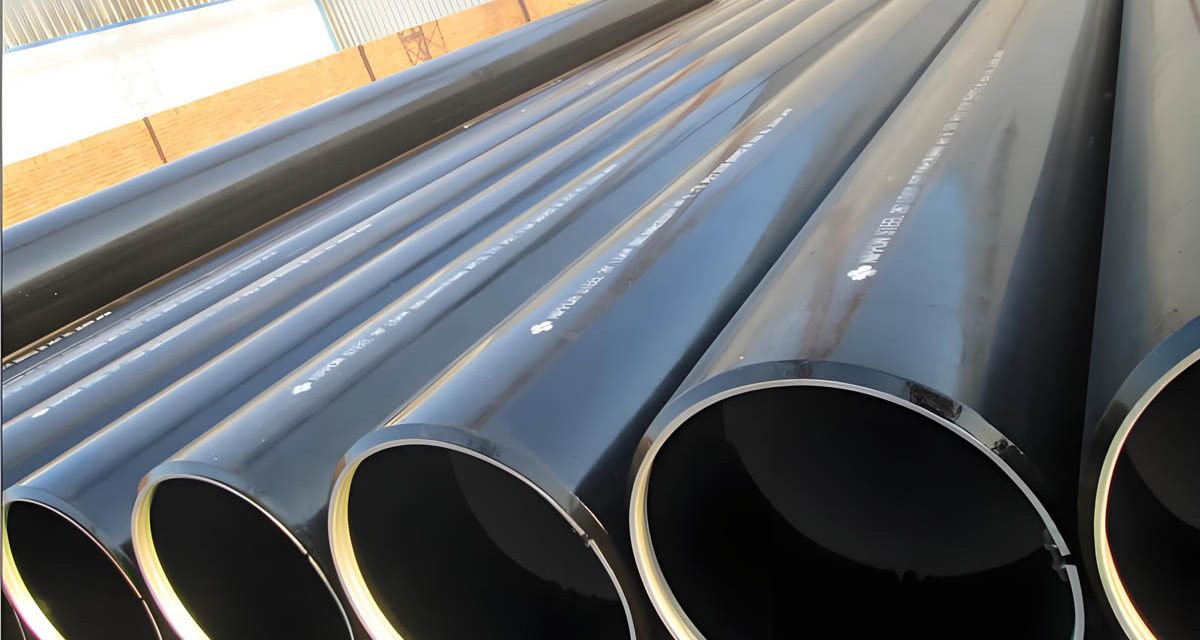

Elektrik Direnci Kaynaklı (DÖNÜM) Borular
ERW boruları metalin haddelenmesi ve daha sonra uzunluğu boyunca uzunlamasına kaynaklanmasıyla üretilir. Kaynak işlemi, basınç uygulanmasını ve metalin temas noktalarından elektrik akımı geçirilmesini içerir., kenarları ısıtır ve onları birleştirir.
Temel Özellikler:
- Kaynak Yöntemi: Dikişi kaynaklamak için düşük frekanslı veya yüksek frekanslı akım kullanır.
- Üretim Süreci: Seri üretime uygun, özellikle daha küçük çaplı borular için.
- Maliyet: Üretim sürecinin verimliliği nedeniyle genellikle daha uygun maliyetlidir.
Uygulamalar:
- Su ve Gaz İletimi: Suyun taşınmasında yaygın olarak kullanılır, gaz, ve diğer sıvılar.
- Yapısal Uygulamalar: İskelelerde yaygın olarak kullanılır, eskrim, ve diğer yapısal uygulamalar.
- Otomotiv Endüstrisi: Egzoz sistemleri ve şasi bileşenleri gibi parçaların üretiminde kullanılır.
Avantajları:
- Uygun Maliyetli: Verimli ve ekonomik üretim süreci.
- Tutarlılık: Düzgün duvar kalınlığı ve pürüzsüz yüzeyler.
- Kullanılabilirlik: Çeşitli boyut ve uzunluklarda yaygın olarak mevcuttur.
Yüksek Frekans Kaynaklı (HFW) Borular
HFW boruları ERW borularının bir alt kümesidir, yüksek frekanslı akımın kullanımıyla ayırt edilir (tipik olarak yukarıda 70 kHz) kaynak işleminde. Bu yüksek frekanslı kaynak yöntemi, üstün kaynak kalitesi ve gelişmiş mekanik özellikler sağlar.
Temel Özellikler:
- Kaynak Yöntemi: Daha hassas ve daha güçlü bir kaynak oluşturmak için yüksek frekanslı akım kullanır.
- Kalite: Minimum kusurla yüksek kaliteli kaynaklar üretir, yüksek stresli uygulamalara uygun hale getirir.
- Kuvvet: Yüksek frekanslı kaynak işlemi nedeniyle geleneksel ERW borulara göre genel olarak daha güçlü ve daha güvenilir.
Uygulamalar:
- Petrol ve Gaz Endüstrisi: Used for transporting oil and gas due to its high strength and reliability.
- High-Pressure Applications: Suitable for high-pressure fluid transportation systems.
- Structural and Mechanical Applications: Preferred in constructions requiring high strength and durability.
Avantajları:
- Superior Weld Quality: High-frequency welding results in stronger and more consistent welds.
- Higher Strength: Better suited for applications requiring high mechanical stress.
- Dayanıklılık: Enhanced resistance to fatigue and failure under cyclic loading.
Comparison Summary
| Özellik/Görüntü | ERW Borular | HFW Boruları |
|---|---|---|
| Kaynak Yöntemi | Düşük frekanslı veya yüksek frekanslı akım | Yüksek frekanslı akım |
| Weld Quality | İyi | Superior |
| Kuvvet | Çoğu uygulama için yeterli | Higher, yüksek stresli uygulamalara uygun |
| Maliyet | Daha uygun maliyetli | Üstün kalite nedeniyle biraz daha yüksek |
| Uygulamalar | su, gaz iletimi, yapısal, otomotiv | Oil and gas, yüksek basınç, yapısal |

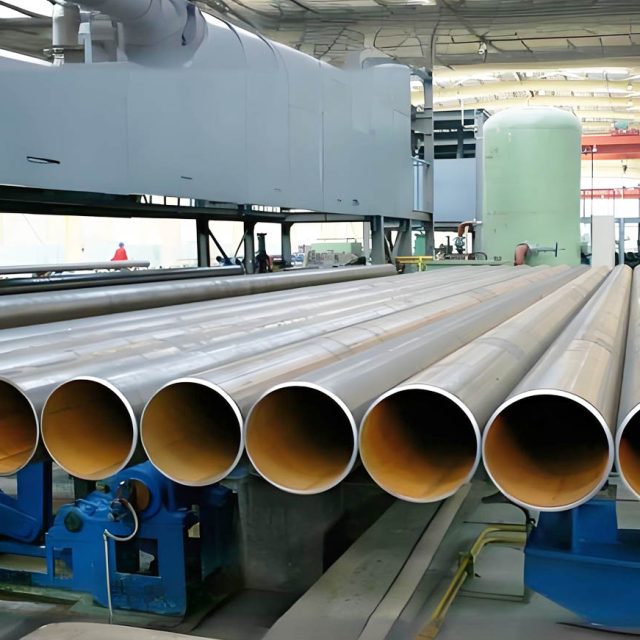

ERW Çelik Boru(Elektrik Direnci Kaynaklı Boru), A53 ERW Boru, ERW Karbon Çelik Boru ERW çelik boru Boru Ucu Ürün Detayları: kare uçlar (düz kesim, testere kesimi, ve meşale kesimi). veya kaynak için eğimli, eğimli, Yüzey: Hafifçe yağlanmış, Sıcak daldırma galvanizli, Elektro galvanizli, Siyah, Çıplak, Vernik kaplama/Pas önleyici yağ, Koruyucu Kaplamalar (Kömür Katranı Epoksi, Fusion Bond Epoksi, 3-katmanlar PE) Ambalaj: Her iki uçta plastik tapalar, Maksimum altıgen demetler. 2,000kg birkaç çelik şeritle birlikte, Her pakette iki etiket, Su geçirmez kağıda sarılmış, PVC kılıf, ve birkaç çelik şeritli çul, Plastik kapaklar. Test: Kimyasal Bileşen Analizi, Mekanik Özellikler (Nihai çekme mukavemeti, Verim gücü, Uzama), Teknik Özellikler (Düzleştirme Testi, Bükme Testi, Sertlik Testi, Darbe Testi), Dış Boyut Denetimi, Hidrostatik Test, NDT TESTİ ( VE TEST, RT TESTİ, ÇIKIŞ TESTİ) ERW Hat Borusu için ERW Muhafaza için ERW Yapı Borusu için Yüksek basınç ve yüksek sıcaklık için
