Oluklu Muhafaza Borusu
Petrol Arama için Oluklu Muhafaza Borusu
Muhafaza Oluklu Boru
- Dış Çap (Aşırı doz):
- Gövde: 4 1/2" – 20" (114.3mm – 508mm)
- Boru: 1.05" – 4 1/2" (26.7mm – 114.3mm)
- Uzunluk:
- R1: 4.88 – 7.62M
- R2: 7.621 – 10.36M
- R3: 10.36 – 14.63M
- Duvar Kalınlığı (W.T.): 0.205” – 0,875” (5.21mm – 22.22mm)
- Ürün Standartları: API 5CT, BS EN ISO11960, NFM87-207, JIS G3439, ISO 4270, GOST 632-80
- Malzeme Sınıfları: H40, J55, K55, N80-1, N80Q, R95, L80-1, L80-9Cr, L80-13Cr, C90, T95, C110, P110, S125
Konu Türleri
- Gövde: STC, LTC, Bitcoin, vesaire.
- Boru: OLUMSUZ, AB, XL, PH-4, PH-6, LTC, STC, Bitcoin, vesaire.
giriiş
Kum kontrolü için petrol aramalarında oluklu muhafaza boruları önemlidir, kuyu bütünlüğünü arttırmak, ve kuyunun stabilitesinin arttırılması. Petrol kuyusunun özel koşullarına göre performansı optimize etmek için çeşitli yuva türleri ve desenleri kullanılır.
| API Muhafazası | İD mm |
Uzunluk M |
Yuva Uzunluğu mm |
Yuva Hayır.Hayır./m
|
Yuva genişliği mm
|
Yuva Toleransı
|
Geçerli Filtre Alanı cm/m
|
Maksimum. Kuvvet KN
|
||
| Spesifikasyon mm |
Kalınlık mm |
Ağırlık Başına kg/m |
||||||||
| 60.32 | 5 | 6.84 | 50.3 | 3
|
80
|
200 | 0.3
|
±50
|
48 | 512.54 |
| 73.02 | 5.5 | 9.15 | 62 | 240 | 57.6 | 688.55 | ||||
| 88.9 | 6.5 | 13.22 | 75.9 | 280 | 67.2 | 995.1 | ||||
| 101.6 | 6.5 | 15.22 | 88.6 | 300 | 72 | 1151.2 | ||||
| 114.3 | 7 | 18.47 | 100.3 | 10
|
320 | 76.8 | 1400.4 | |||
| 127 | 7.52 | 22.13 | 112 | 340 | 81.6 | 1673.8 | ||||
| 139.7
|
7.72 | 25.11 | 124.3 | 360 | 86.4 | 1900.2 | ||||
| 9.17 | 29.48 | 121.4 | 360 | 86.4 | 2232.4 | |||||
| 168.3 | 8.94 | 35.09 | 150.4 | 400 | 96 | 2672.95 | ||||
| 177.8
|
8.05 | 33.68 | 161.7 | 440 | 105.6 | 2559.2 | ||||
| 9.19 | 38.19 | 159.4 | 440 | 105.6 | 2940.7 | |||||
Özellikler
API Spesifikasyonu 5CT – Şartname 5CT/ISO 11960, GB/T 19830-2011 Muhafaza ve Boru Şartnamesi, Sekizinci Baskı, Petrol ve doğal gaz endüstrileri-Kuyular için muhafaza veya boru sistemi olarak kullanılan çelik borular
Mekanik Özellikler:
| Grup | Seviye | Tip | Toplam uzama
yük altında % |
Akma Dayanımı M pa | Çekme mukavemeti
min Mpa |
Sertlik | ||
| dk. | maksimum | sıcak rulo | HBW | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 2 | J55 | – | 0.5 | 379 | 552 | 517 | – | – |
| K55 | – | 0.5 | 379 | 552 | 655 | – | – | |
| N80 | 1 | 0.5 | 552 | 758 | 689 | – | – | |
| N80 | Q | 0.5 | 552 | 758 | 689 | – | – | |
| 3 | L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9CR | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| L80 | 13CR | 0.5 | 552 | 655 | 655 | 23 | 241 | |
| C90 | 0.5 | 621 | 689 | 689 | 25.4 | 255 | ||
| C95 | – | 0.5 | 655 | 724 | 724 | – | – | |
| T95 | 0.5 | 655 | 724 | 724 | 25.4 | 255 | ||
| P110 | – | 0.6 | 758 | 862 | 862 | – | – | |
| 4 | S125 | Tüm | 0.65 | 862 | 931 | 931 | – | – |
Kimyasal Bileşim
| Standart | Seviye | Kompozisyon（%） | ||||||||||
| C | Ve | Mn | P | S | CR | İçinde | Cu | Ay | V | AI'lar | ||
| API SPEC 5CT | J55K55 | 0.34~0,39 | 0.20~ 0.35 |
1.25~1.50 | ≤0,020 | ≤0,015 | ≤0,15 | ≤0,20 | ≤0,20 | ≤0,020 | ||
| (37Mn5) | ||||||||||||
| N80 | 0.34~0,38 | 0.20~ 0.35 |
1.45~1.70 | ≤0,020 | ≤0,015 | ≤0,15 | 0.11 ~0,16 |
≤0,020 | ||||
| (36 Mn2V) | ||||||||||||
| L80(13CR) | 0.15~0,22 | ≤1,00 | 0.25~1,00 | ≤0,020 | ≤0,010 | 12.0~ 14.0 |
≤0,20 | ≤0,20 | ≤0,020 | |||
| P110 | 0.26~0,35 | 0.17~ 0.37 |
0.40~0,70 | ≤0,020 | ≤0,010 | 0.80~ 1.10 |
≤0,20 | ≤0,20 | 0.15 ~0,25 |
≤0,08 | ≤0,020 | |
Oluklu Tipler
Perforated
Rectangular Slotted
Trapezoid Slotted
Bridge Slotted
Wire Wrapped Screen
Mechanical Cutting
Compound Slotted Pipe

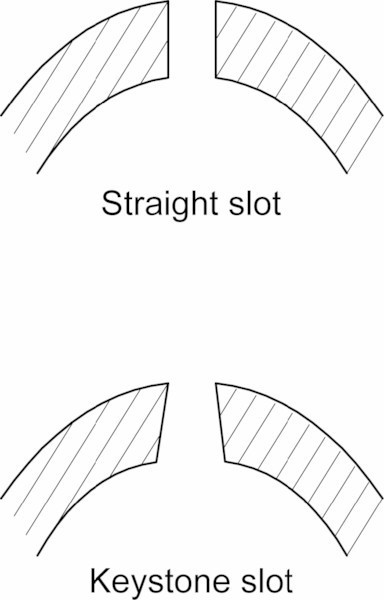

Slot Types
Düz Yuvalar
Astara dik açıyla kesin, düz yuvalar duvarın içinden dışına kadar aynı çapa sahiptir. Uygun maliyetlidirler ancak kilit taşı yuvalarıyla karşılaştırıldığında kum kontrolünde daha az verimlidirler.
Kilit Taşı Yuvaları
Hafif bir açıyla kesin, bu yuvalar içeriden dışarıya göre daha büyüktür, yuvaya giren parçacıkların serbestçe geçebilmesini sağlamak, tıkanma riskinin azaltılması.

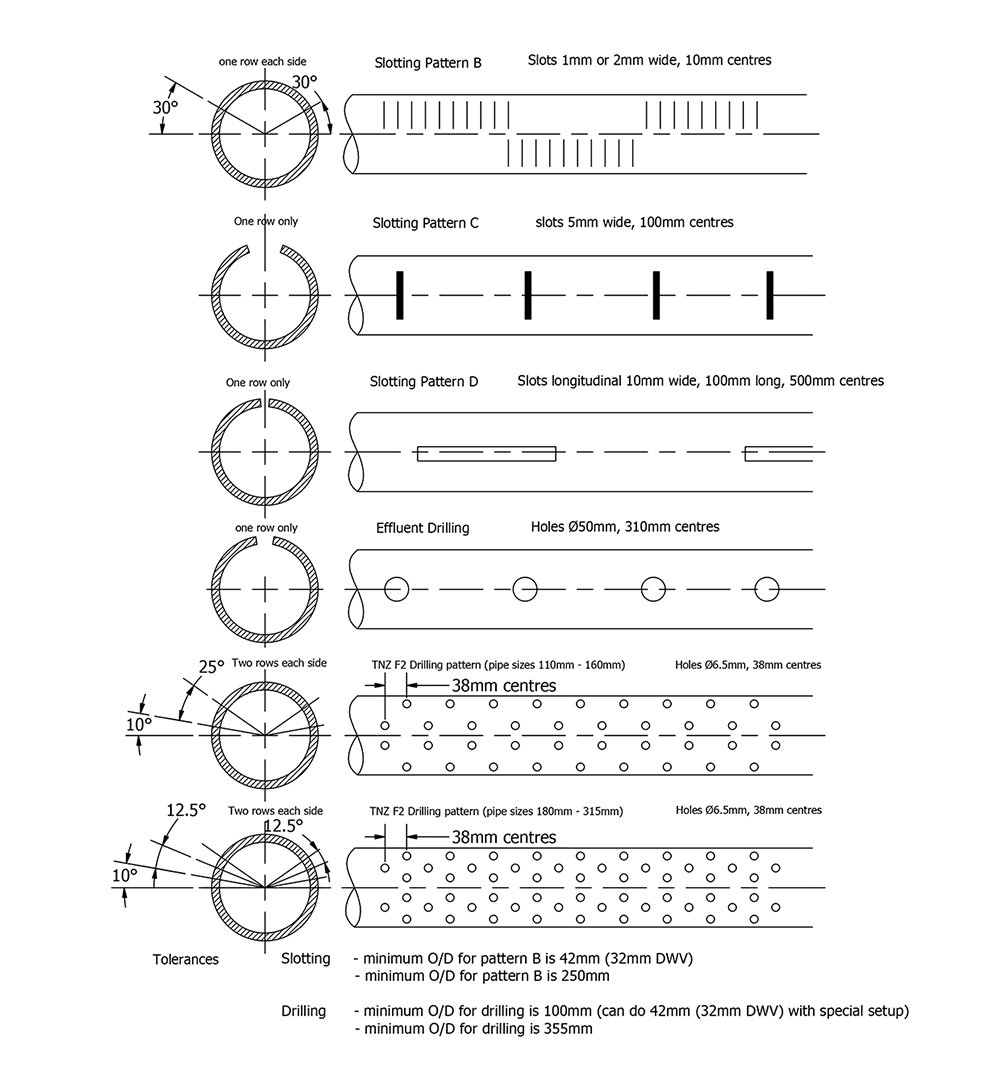

Slot Desenleri
Astar (Dümdüz) Model
Yuvalar borunun etrafında aynı bantlara eşit şekilde yerleştirilir, astarın uzunluğu boyunca düz yarık çizgileri oluşturmak.
Tek Yuvalı Kademeli Desen
Borunun etrafına eşit aralıklı yuvalardan oluşan bantlar yerleştirilir, farklı bantlardaki yuvalarla ofset (sendeleyerek) birbirimize. Bu desen borunun gücünü korur ve yuvaların eşit dağılımını sağlar.
Çete düzeni (Çoklu Kademeli Desen)
Tek yuvalı kademeli desene benzer ancak her konumda birbirine yakın kesilmiş iki yuva bulunur. Bu model kurulum sırasında daha yüksek torka dayanır ve termal yük altında deformasyona karşı direnç gösterir, Buhar Destekli Yerçekimi Drenajına uygun hale getirir (SAG) uygulamalar.
Kalite Güvencesi
- Kalite Sistemleri: API/ISO
- Üçüncü Taraf Denetimleri: SGS, DNV, BV, Kaprisli
Çözüm
Oluklu muhafaza boruları kum girişini önlemek için hayati öneme sahiptir, kuyu gücünü arttırmak, ve petrol kuyularının bütünlüğünü ve istikrarını korumak. Uygun yuva tipini ve desenini seçerek, operatörler verimli üretim ve uzun vadeli kuyu performansı sağlayabilir.
Oluklu muhafaza borularına ilişkin bu kapsamlı genel bakış, teknik özellikler hakkında ayrıntılı bilgi sağlar, slot türleri, desenler, ve kalite güvence önlemleri, Petrol kuyusu performansını optimize etmek için iyi bilgilendirilmiş bir seçim sürecinin sağlanması.
Muhafaza borusu, tipik olarak hidrolik veya pnömatik bir kriko kullanılarak toprağın içinden yerine sıkıştırılan içi boş bir çelik borudur.. Sürüldükten sonra, yerinden çıkan toprak kaldırılır ve ürün borusu, veya taşıyıcı boru, çelik borunun içine yerleştirilir. Mevcut Bedenler Kategorisi:DÖNÜM, HFW veya SMLS Standartları:API 5CT PSL1/PSL2 J55,K55,N80-1,N80-Q,API 5CT PSL1/PSL2 L80-1, L80-9Cr,L80-13Cr,C90, C95, P110, Q125 Çelik Sınıfı:H40, J55, K55, N80
Oluklu astar muhafaza boruları kuyu deliği uygulamalarında hayati bir bileşendir, Etkili kum kontrolü ve yapısal destek sağlamak. Uygun yuva boyutunu seçerek, model, tip, ve yoğunluk, ve astar boyutlarının endüstri standartlarıyla uyumlu olmasını sağlamak, operatörler iyi performansı ve uzun ömürlülüğü optimize edebilir.
H40 mahfazalı çelik borular, petrol ve gaz kuyularının sondajı ve üretiminde önemli bileşenlerdir. Bu borular API Spec 5CT standartlarını karşılayacak şekilde üretilmiştir, kaliteyi sağlamak, performans, ve güvenilirlik. Titiz üretim süreçleri sayesinde, hassas boyutlar ve toleranslar, ve kapsamlı testler, H40 muhafaza boruları çeşitli sondaj ve üretim ortamlarında güvenilir performans sunar.
Amerikan Petrol Enstitüsü spesifikasyonu API 5CT J55 Boru, petrol ve gaz endüstrisinde kullanılmak üzere tasarlanmıştır.. API 5CT J55 yaygın olarak kullanılan bir petrol muhafaza borusu malzemesidir. API 5CT standardına göre üretilmekte ve çeşitli kuyu tiplerinde kullanılmaktadır., hem petrol hem doğalgaz. Muhafaza veya boru kullanmanın ana amaçları kuyu deliğini çökmeye karşı korumak ve kuyu sıvıları için bir kanal sağlamaktır.. Muhafaza ilk önce kuyuya yerleştirilir, ardından boru, genellikle çapı daha küçüktür ve bu nedenle mahfazanın içine yerleştirilebilir. Hem kasa hem de boru sistemi, yerin derinliklerinde karşılaşılan yüksek basınç ve sıcaklıklara dayanabilecek güçlü malzemelerden yapılmalıdır.. API 5CT J55 bu gereksinimleri karşılar ve, Öyleyse, OCTG için mükemmel bir seçim (petrol ülkesi boru şeklindeki ürünler) uygulamalar. Genellikle dikişsiz çelik boru olarak üretilir., ancak kaynaklı olarak da temin edilebilir. API 5CT J55 nispeten yüksek akma dayanımına ve iyi yorulma direncine sahiptir, yüksek basınç için ideal bir seçimdir, Petrol ürünleri gibi yüksek yüklü uygulamalar.
API 5CT K55, Amerikan Petrol Enstitüsü tarafından belirlenen bir boru sınıfıdır. API 5CT K55, genellikle kuyu delme işlemlerinde kullanılan bir tür kuyu kasasıdır. Gövde ve borular OCTG'dir (petrol ülkesi boru şeklindeki ürünler) kuyunun duvarlarını oluşturmak için kullanılır. Çelik boru kuyuya yerleştirilir ve çimento ile yerinde tutulur.. Çimento kuyunun çökmesini önlemeye yardımcı olur ve kuyu sıvılarının kaçmasını önler. API 5CT K55, dayanıklı olması ve yüksek sıcaklıklara ve basınçlara dayanabilmesi nedeniyle kuyu sondajı için popüler bir seçimdir.
M65 muhafaza borusu, petrol ve gaz kuyularının sondajı ve üretiminde çok önemli bir bileşendir. API 5CT standartlarını karşılayacak şekilde üretilmiştir, kaliteyi sağlamak, performans, ve güvenilirlik. Titiz üretim süreçleri sayesinde, hassas boyutlar ve toleranslar, ve kapsamlı testler, M65 muhafaza borusu çeşitli sondaj ve üretim ortamlarında güvenilir performans sunar.
