Ống thép hàn xoắn ốc – SSAW – Giải pháp đường ống thép

Ống thép SSAW

Ống thép hàn xoắn ốc – SSAW

0

Ống thép SSAW(Ống hồ quang chìm xoắn ốc)

Kích cỡ:

Đường kính ngoài:219mm-3620mm

Độ dày của tường: 5mm-25,4mm

Chiều dài: 3m-12m

Tiêu chuẩn và phân loại ống thép SSAW

Phân loại

Tiêu chuẩn

Sản phẩm chính

Đường ống

API 5L PSL1/2

Đường ống

Vỏ bọc

API 5CT/ ISO 11960 PSL1

Ống thép dùng làm vỏ hoặc ống cho giếng dầu và khí tự nhiên

Ống thép cho dịch vụ chất lỏng

ASTM A53

Ống thép hàn và liền mạch mạ kẽm nóng và đen

BS EN10217-2

Các loại thép hàn dùng cho mục đích chịu áp lực – điều kiện kỹ thuật giao hàng – phần 2: Hàn điện không- ống thép hợp kim và hợp kim có đặc tính nhiệt độ cao được chỉ định

BS EN10217-5

Các loại thép hàn dùng cho mục đích chịu áp lực – điều kiện kỹ thuật giao hàng – phần5: Ống thép không hợp kim và hợp kim được hàn hồ quang chìm với các đặc tính nhiệt độ cao được chỉ định

Ống thép cho kết cấu thông thường

ASTM A252

Cọc ống thép hàn và liền mạch

BS EN10219-1

Các phần rỗng kết cấu hàn được tạo hình nguội bằng thép không hợp kim và hạt mịn – phần 1: Điều kiện giao hàng kỹ thuật

BS EN10219-2

Các phần rỗng kết cấu hàn được tạo hình nguội bằng thép không hợp kim và hạt mịn – phần 2: dung sai độ mờ và tính chất mặt cắt

Phân tích hóa học và tính chất cơ học của ống thép SSAW

Tiêu chuẩn	Cấp	Thành phần hóa học(tối đa)%					Tính chất cơ học(phút)
Tiêu chuẩn	Cấp	C	Và	Mn	P	S	Độ bền kéo(Mpa)	Sức mạnh năng suất(Mpa)
API 5CT	h40	–	–	–	–	0.030	417	417
	J55	–	–	–	–	0.030	517	517
	K55	–	–	–	–	0.300	655	655
API 5L PSL1	MỘT	0.22	–	0.90	0.030	0.030	335	335
	B	0.26	–	1.20	0.030	0.030	415	415
	X42	0.26	–	1.30	0.030	0.030	415	415
	X46	0.26	–	1.40	0.030	0.030	435	435
	X52	0.26	–	1.40	0.030	0.030	460	460
	X56	0.26	–	1.40	0.030	0.030	490	490
	X60	0.26	–	1.40	0.030	0.030	520	520
	X65	0.26	–	1.45	0.030	0.030	535	535
	X70	0.26	–	1.65	0.030	0.030	570	570
API 5L PSL2	B	0.22	0.45	1.20	0.025	0.015	415	415
	X42	0.22	0.45	1.30	0.025	0.015	415	415
	X46	0.22	0.45	1.40	0.025	0.015	435	435
	X52	0.22	0.45	1.40	0.025	0.015	460	460
	X56	0.22	0.45	1.40	0.025	0.015	490	490
	X60	0.12	0.45	1.60	0.025	0.015	520	520
	X65	0.12	0.45	1.60	0.025	0.015	535	535
	X70	0.12	0.45	1.70	0.025	0.015	570	570
	X80	0.12	0.45	1.85	0.025	0.015	625	625
ASTM A53	MỘT	0.25	0.10	0.95	0.050	0.045	330	330
ASTM A53	B	0.30	0.10	1.20	0.050	0.045	415	415
ASTM A252	1	–	–	–	0.050	–	345	345
	2	–	–	–	0.050	–	414	414
	3	–	–	–	0.050	–	455	455
EN10217-1	P195TR1	0.13	0.35	0.70	0.025	0.020	320	320
	P195TR2	0.13	0.35	0.70	0.025	0.020	320	320
	P235TR1	0.16	0.35	1.20	0.025	0.020	360	360
	P235TR2	0.16	0.35	1.20	0.025	0.020	360	360
	P265TR1	0.20	0.40	1.40	0.025	0.020	410	410
	P265TR2	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-2	P195GH	0.13	0.35	0.70	0.025	0.020	320	320
	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10217-5	P235GH	0.16	0.35	1.20	0.025	0.020	360	360
EN10217-5	P265GH	0.20	0.40	1.40	0.025	0.020	410	410
EN10219-1	S235JRH	0.17	–	1.40	0.040	0.040	360	360
	S275JOH	0.20	–	1.50	0.035	0.035	410	410
	S275J2H	0.20	–	1.50	0.030	0.030	410	410
	S355JOH	0.22	0.55	1.60	0.035	0.035	470	470
	S355J2H	0.22	0.55	1.60	0.030	0.030	470	470
	S355K2H	0.22	0.55	1.60	0.030	0.030	470	470

Máy sản xuất ống thép ssaw

Máy bào cạnh, máy phay cạnh, máy cắt ống,máy hàn mông, máy kẹp, máy kiểm tra thủy lực.

Lớp phủ bên ngoài:

Kiểu	Tiêu chuẩn
Lớp phủ FBE một lớp	SY/T 0315-2005, CÓ THỂ/CSA Z245.20-2010, DEP 31.40.30.32-Gen-2011, ISO 21809-2-2007, API RP 5L9-2001
Lớp phủ FBE hai lớp	Q/CNPC 38-2002, CÓ THỂ/CSA Z245.20-2010
2Lớp phủ LPE/2LPP	SY/T 0413-2002, GB/T 23257-2009, ISO 21809-1-2009
3Lớp phủ LPE/3LPP	SY/T 0413-2002, GB/T 23257-2009, TỪ 30670-1991, CÓ THỂ/CSA Z245.21-2010, ISO 21809-1-2009, NF A49-711-1992, NF A49-710-1988
Lớp phủ cách nhiệt	SY/T 0415-1996, CJ/T 114-2000, TRONG 253-1994

Lớp phủ bên trong
Lớp phủ FBE một lớp
Tiêu chuẩn: API RP 5L2-2002, DEP 31.40.30.35-Gen-2005

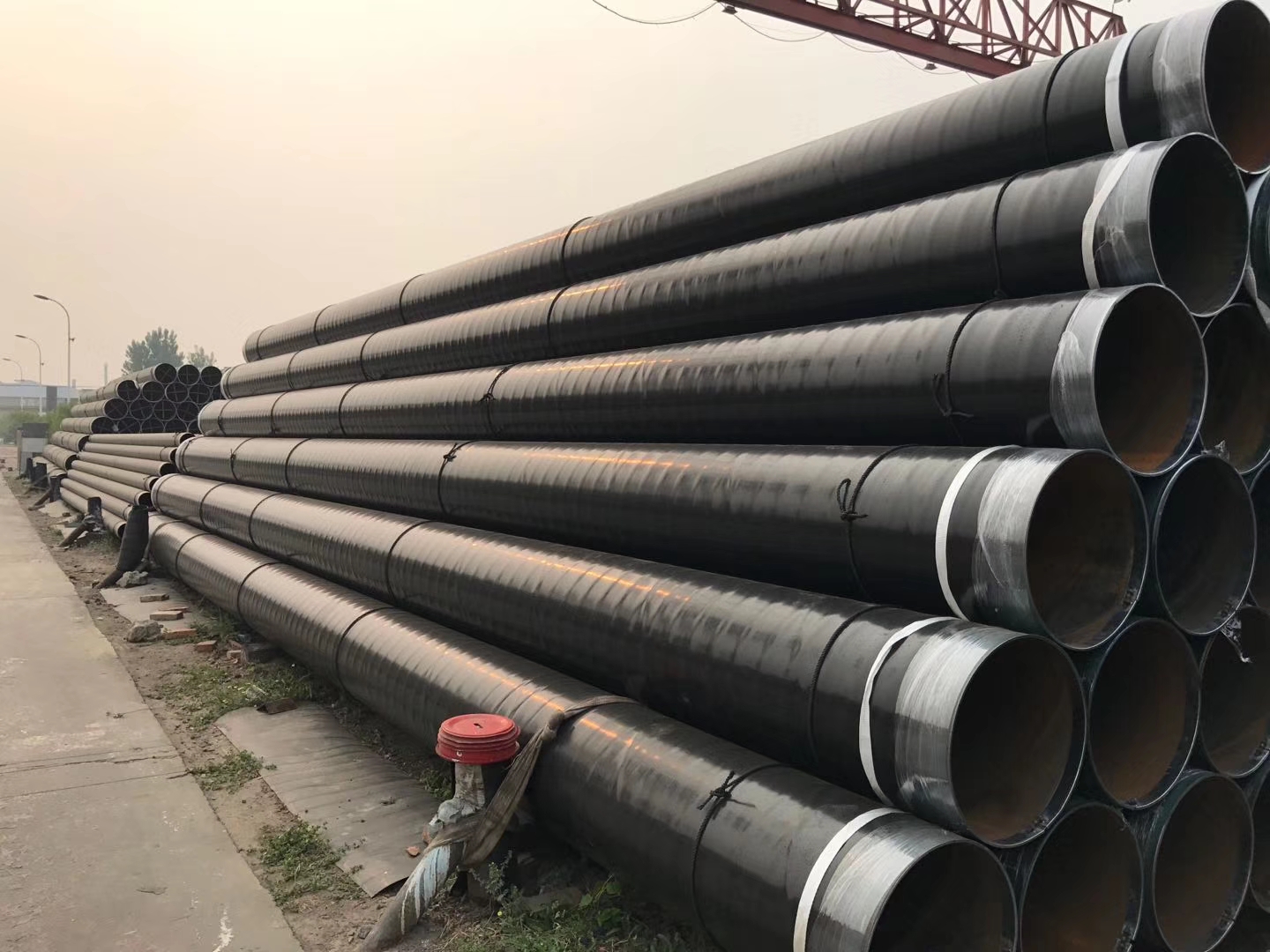

Ống SSAW tráng PE

Kiểu:Ống tráng PE, 2Ống tráng PE, 3Ống tráng PE

Ứng dụng: Được sử dụng cho khí đốt tự nhiên, xăng dầu, Nước & nước thải, và hệ thống đường ống

Đặc điểm kỹ thuật:CỦA: 219mm~2020mm

WT: 5mm~25mm

CHIỀU DÀI: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

Tiêu chuẩn sơn:TỪ 30670, TỪ 30671, TỪ 30678, SY/T0413-2002, v.v..

Loại ống: Hàn hồ quang chìm (LSAW/SSAW), Điện trở hàn

Bề mặt:Lớp phủ Polyethylene hai lớp (2mm~4.5mm)

Ống SSAW tráng FBE

Kiểu: FBE (Epoxy liên kết nhiệt hạch) ống tráng, Ống thép cacbon phủ Epoxy

Ứng dụng:Được sử dụng cho khí đốt tự nhiên, xăng dầu, Nước & nước thải, và hệ thống đường ống

Đặc điểm kỹ thuật: CỦA: 219mm~2020mm

WT: 5mm~25mm

CHIỀU DÀI: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

Tiêu chuẩn sơn: TỪ 30670, TỪ 30671, TỪ 30678, SY/T0413-2002, v.v..

Bề mặt:một lớp / Bột phủ chống ăn mòn FBE hai lớp (200khoảng ~800um)

Quy trình sản xuất ống thép xoắn ốc

Ống SSAW (Ống hàn hồ quang chìm xoắn ốc), còn được gọi là ống HSAW, Đường hàn có hình xoắn ốc. Nó đang sử dụng cùng một công nghệ hàn của Hàn hồ quang chìm với ống LSAW. Ống SSAW khác nhau được hàn xoắn ốc trong đó LSAW được hàn dọc. Quy trình sản xuất là cán thép dải, làm cho hướng cán có góc với hướng tâm ống, hình thành và hàn, nên đường hàn có dạng đường xoắn ốc.
